3.3 主要的生态护岸形式的比较和选择
3.3.1自然护岸
1. 自然护岸采用的型式及投资分析
自然护岸主要采用喜水特性的植被，由它们的发达根系来稳固堤岸，以保持自然堤岸特性，并采用天然石材、木材固岸护脚。大沽河堤防工程的自然护岸正常蓄水位水上采用草皮护坡，水位波动区设置防腐木桩，以下种植水生植物，采用抛填乱石护脚。自然护岸采用的主要材料仿木桩的价格为 80 元/根左右。
自然护岸的适用范围：（1）主槽宽阔、水流平顺，流速较小的河段；（2）滩地宽广，基本无冲刷，无重要建筑物的河段；（3）常年保持一定水深，水生物较多的地区；（4）河道下游临近入海口的淤泥质河床。
2. 自然护岸的具体型式
大沽河堤防工程采用的自然护岸主要包括两种护岸型式，分别为植物抛石护岸和多级木桩抛石护岸，总长32.6公里，各种自然护岸的具体做法见图3-6和图3-7和所示。
（1）植被抛石护岸长21.7公里，水上采用柳树、水杨、水杉以及芦苇、菖蒲等固岸，坡度为大于1:10的漫坡，水下坡脚采用乱石护砌，并种植喜水性、挺水性植物。
（2）多级木桩或仿木桩抛石护岸长10.9公里，水上采用柳树、水杨、水杉固岸及草皮、灌木绿化，坡度为大于1:8的漫坡，水下岸线采用多级木桩或仿木桩加抛石护岸，种植喜水性、浮生性植物。
3.3.2 人工自然护岸
1. 人工自然护岸采用的型式及投资分析
人工自然护岸在自然型植被护堤的基础上，增加夹杂营养成份的生态混凝土、新型土工织物等人工措施，在增强抗冲刷能力的同时，提高坡面的绿化率。大沽河堤防工程的人工自然护岸采用绿化生态混凝土砌块、生态袋、绿化生态混凝土框格、生物毯四种型式，其中绿化混凝土砌块为墙式，其余均为斜坡式，抗冲刷能力依次降低。
人工自然护岸主要的适用范围：（1）主槽顺直，具有一定流速；（2）岸线存在一定的冲刷；（3）有生态景观要求的河段或闸坝上游可以休闲亲水的地方。

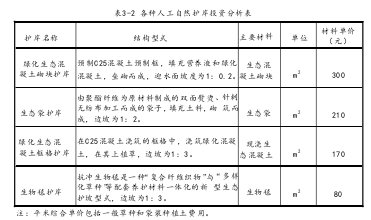

拟采用绿化生态混凝土砌块、生态袋、绿化生态混凝土框格、生物毯四种型式，其中绿化混凝土砌块为墙式，其余均为斜坡式，抗冲刷能力依次降低。不同人工自然护岸型式的投资分析见表 3-2.
2. 人工自然护岸的具体型式
考虑工程造价及工期的要求，大沽河堤防工程确定的人工自然护岸主要包括三种护岸型式，分别为生态混凝土直墙+平台+土工织物斜坡护岸、生态混凝土+框格植草砖斜坡护岸和水下渔槽砖+平台+生态混凝土斜坡护岸，总长 90.2 公里，各种人工自然护岸的具体做法见图 3-8、图 3-9 和图 3-10 所示。
（1）生态混凝土直墙+平台+土工织物护岸长5.8公里，在正常蓄水位以上30厘米设3.0米宽休闲平台，大理石或彩色压膜混凝土路面；其上采用土工织物加筋护砌，种植草皮或灌木，坡度大于1:5;其下采用直墙型生态混凝土砌块护砌，墙前种植浮生性植物。
（2）生态混凝土+框格植草砖斜坡护岸长61.2公里，坡度为1:3,正常蓄水位以上采用框格植草砖护砌，种植草皮、灌木，正常蓄水位以下采用生态混凝土砌块，水边种植挺水性植物。
（3）水下渔槽砖+平台+生态混凝土斜坡护岸长23.2公里，主要位于冲刷不严重的拦水坝的上游，正常蓄水位以上30厘米，设置3.0米宽的休闲平台，采用大理石或彩色压膜混凝土路面；水下设置渔槽砖，为鱼儿创造良好的生存环境；平台以上采用框格植草砖护砌，种植草皮、灌木，坡度为1:5,水边种植挺水性植物。
3.3.3 抗冲护岸
1. 抗冲护岸采用的型式及投资分析
抗冲护岸主要用于水流冲刷严重的部位，主要包括（1）位于凹岸，河流流速较大，冲刷较重的河段；（2）桥梁卡脖处， 路基段护砌；（3）滩地较窄或没有滩地，其上有重要建筑物。拟采用抗冲加筋生态袋、干砌块石、格宾石笼、金刚网笼等天然、生态材料砌筑，其抗冲刷能力依次增大。不同抗冲自然护岸的结构型式及优缺点见表 3-3,投资分析表见表 3-4.
上述材质的护岸型式均具有一定的透水性、较为生态，从抗冲能力角度进行比较，金刚网笼>格宾网笼>干砌块石>抗冲加筋生态袋；从绿化率角度进行比较，抗冲加筋生态袋>格宾网笼（金刚网笼）>干砌块石；从投资大小角度进行比较，抗冲加筋生态袋>格宾网（0.4 米厚）>金刚网笼>干砌块石>格宾网（0.3米厚）。
2. 抗冲护岸的具体型式
在技术经济比较的基础上，考虑具体的技术要求、与环境协调、工期等因素的影响后，大沽河堤防工程选择的抗冲护岸主要包括四种护岸型式，分别为直立挡墙+平台+格宾石笼斜坡护岸、大塑石+干砌石护岸、浆砌石（干砌石）斜坡+平台+格宾石笼护岸和格宾石笼挡墙+平台+格宾石笼斜坡护岸，总长117.5公里，各种抗冲护岸的具体做法如图3-11、图3-12、图3-13和图3-14所示。
（1）直立挡墙+平台+格宾石笼斜坡护岸长4.3公里，在正常蓄水位以上30厘米设置3.0米宽的休闲平台，大理石或彩色压膜混凝土路面；其上采用格宾石笼护砌，种植草皮和灌木，坡度为1:3;其下为浆砌石或混凝土悬臂挡墙，墙前种植浮生植物。
（2）大塑石+干砌石护岸长 1.0 公里，主要位于景观节点处，正常蓄水位以上采用大塑石护岸，正常蓄水位以下采用干砌石护岸，坡比为 1:3,墙前种植浮生植物。
（3）格宾石笼护坡+平台+浆砌石（干砌石）斜坡护岸长95.8公里，在正常蓄水位以上30厘米设置3.0米宽的休闲平台，大理石或彩色压膜混凝土路面；其上采用格宾石笼护砌，种植草皮和灌木，坡度为1:3;其下为浆砌石或干砌石斜坡护岸，坡比为1:3.
（4）格宾石笼挡墙+平台+格宾石笼斜坡护岸长16.4公里，在正常蓄水位以上30厘米设3.0米宽的休闲平台，采用大理石或彩色压膜混凝土路面；其上采用格宾石笼护砌，种植草皮和灌木，坡比1:5;其下采用格宾石笼挡墙，墙前种植浮生植物。
3.3.4 原护岸生态改造
1. 原护岸生态改造采用的型式
原护岸生态对原有的传统浆砌石、混凝土护岸进行生态绿化改造。大沽河堤防工程的原护岸生态改造，直墙型采用生态绿化，斜坡型建设格宾石笼或生态混凝土的改造型式。原护岸生态改造主要的的适用范围：（1）原有护岸质量良好，且在本次规划予以利用。（2）蓄水构筑物水位的上下游护岸。拟采用生态绿化、格宾石笼和生态混凝土的型式。
2. 人工自然护岸的具体型式
大沽河堤防工程采用的原护岸生态改造主要包括三种型式，分别为直墙型护岸生态绿化改造、斜坡型-部分拆除新建格宾生态改造和斜坡型-在原有护岸基础上覆盖生态混凝土改造，总长6.5公里，各种原护岸生态改造的具体做法如图3-15、图3-16和图3-17所示。
（1）直墙型护岸生态绿化改造长2.00公里，在墙顶种植蔓藤或柳树，墙前种植挺水性、浮生植物进行生态绿化改造。
（2）斜坡型-部分拆除新建格宾生态改造长2.9公里，拆除原护坡正常蓄水位以上部分，铺砌格宾石笼，采用草皮和灌木绿化，岸边水上种植浮生植物。
（3）斜坡型-在原有护岸基础上覆盖生态混凝土改造1.60公里，在原护岸基础上直接铺筑生态混凝土，采用草皮和灌木绿化，岸边水上种植浮生植物。
3.3.5 大沽河护岸工程护岸型式统计大沽河堤防工程各种护岸型式统计见表3-6和表3-7.
