衡水湖的水位监测系统的软硬件研发

来源:学术堂 作者:韩老师
发布于:2014-09-17 共2458字
论文摘要

  引言

  衡水湖国家级自然保护区坐落在河北省衡水、冀州、枣强之间的三角地带,是华北平原唯一保持沼泽、水域、滩涂、草甸和森林等完整湿地生态系统的自然保护区,占地面积 283 km2.其生物多样性十分丰富,以内陆淡水湿地生态系统和国家 I、II 级鸟类为主要保护对象.衡水湖湿地具有非常明显的生态效益,具有涵养水源、调蓄洪水、保护生物多样性、保护土壤的重要作用,并且也是重要的旅游资源.目前为止,衡水湖已承办两次国际马拉松体育赛事,日渐成为衡水的一张重要名片.衡水湖的水位影响着衡水湖的水生植被、生态环境及衡水周边地区及其下游地区的水产养殖、工业和农业生产用水等.所以,设计衡水湖的水位监测系统是非常必要的.

  1 系统总体设计

  水位监测系统的功能如下:

  1) 采用 STC89C52 单片机作为主控芯片,实现超声波测距仪主控功能;2) 采用液晶屏显示当前距离等信息;3) 采用 US-100 高精度超声波收发模块,提供非接触式距离测量功能,测距精度达到 3 mm;4) 当测量距离达到预警范围时,进行蜂鸣器声音和灯光报警.系统主要包括硬件设计和软件设计两大部分.2 系统硬件设计。。

  本系统硬件部分由单片机 STC89C52 主控模块、超声波收发模块、显示模块、报警模块及其他单片机外围电路组成,如图 1 所示.单片机 STC89C52 是整个系统的核心部件,协调和控制各部分电路的工作.由于选用的US-100 超声波收发模块可以产生 40 KHz 的方波,故不再需要单片机编程产生 40 KHz 的方波,直接由超声波发射探头发射超声波.单片机在超声波信号发射的同时开始计时,超声波信号在空气中传播遇到障碍物后发生反射,反射的回波信号经过超声波接收模块处理后输入到单片机的 INT0 端产生中断,计数器停止计时.通过计数器测得的脉冲数可得到超声波信号往返所需要的时间,从而达到测距的目的.然后将测量结果通过 LCD 显示电路显示到液晶屏上,便可直观地观察到测量距离.如果测量距离不在安全水位范围,这时便触发报警电路工作,通过指示灯和蜂鸣器进行声光报警,整个系统通过协调、配合共同实现了超声波测距的功能.【图1】
论文摘要

  1 主控制模块

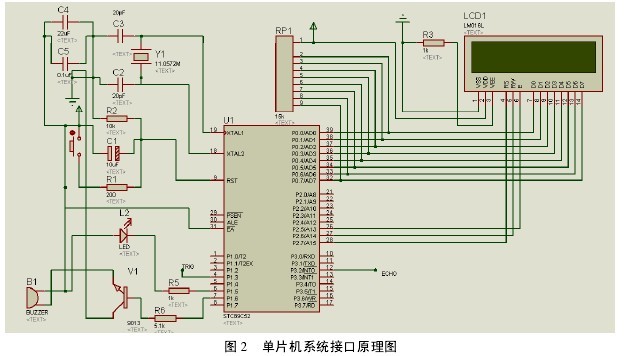

  主控制模块采用的是宏晶公司生产的高性能单片机 STC89C52,该芯片是增强型 80C51 单片机.超声波模块与 STC89C52 单片机的接口原理图分别如图 2 所示.超声波模块引脚从上至下分别为 VCC、TRIG(控制端)、ECHO(接收端)、OUT(空脚)、GND,其中 TRIG 为单片机发送触发信号的引脚,ECHO 引脚为 US-100 模块送回回响信号的引脚,接至单片机外部中断 P3.2 脚上,可以利用外部中断测量回响信号宽度.当测量距离小于阈值时,单片机通过管脚 P3.6 发出灯光报警信号,触发 LED 报警灯亮,同时通过管脚 P3.7 发出声音报警信号 beep,该信号用以触发蜂鸣器鸣响报警.【图2】
论文摘要

  2.2 US-100 超声波收发模块

  超声波测距的原理一般采用回波探测法.该超声波收发模块可产生 40 KHz 的方波,并经放大电路驱动超声波发射探头发射超声波,发射出去的超声波经障碍物反射后由超声波接收探头接收.经接收电路的检波放大,积分整形,在 ECHO 引脚上产生方波脉冲,该脉冲宽度与被测距离成线性关系.只需要在 Trig/TX 管脚输入一个 10 us 以上的高电平,系统便可发出 8 个 40 KHz 的超声波脉冲,然后检测回波信号,当检测到回波信号后,模块还要进行温度值的测量,然后根据当前温度对测距结果进行校正,将校正后的结果通过 ECHO/RX管脚输出.在此模式下,模块将距离值转化为 340 m/s 时的时间值的 2 倍,通过 ECHO 端输出一个高电平,可根据此高电平的持续时间来计算距离值.即距离值 = (高电平时间 × 340 m/s)/2.使用 US-100 超声波收发模块进行距离测量时,单片机只需要输出触发信号,并监视回响引脚,通过定时器计算回响信号宽度,并换算成距离即可.该模块简化了发送和接收的模拟电路,工作稳定可靠.需要注意是测量周期必须在 60 ms 以上,防止发射信号对回响信号的影响.模块共有两个接口,即模式选择跳线和 5pin接口.模式选择跳线接口设置为当安装上短路帽时为 UART(串口)模式,拔掉时为电平触发模式.

  2.3 蜂鸣器报警模块

  单片机管脚的灌电流比拉电流容量大,所以电路设计为低电平输出时蜂鸣器响,高电平关闭.当单片机P3.7 脚输出低电平时,PNP 型三极管 8550 导通,有集电极电流通过,蜂鸣器鸣响.当 P3.7 脚输出高电平时,三极管截止,蜂鸣器关闭.

  2.4 显示模块

  显示模块部分采用 LCD1602 液晶屏进行数据显示,LCD 显示器是利用液晶处理后,便能改变光线的传输方向特性来实现信息显示的.LCD1602 液晶屏与单片机接口电路如图 3 所示.【图3】
论文摘要

  3 系统软件设计

  3.1 主程序流程图

  图 4 为主程序流程图.开机后亮灯并发声约 0.5 s 表示开始工作.T0 用于记录发射至接收的时间间隔 t(单位是ms).初始化后,程序控制发射 40 KHZ 的超声波信号,发射开始立即启动定时器 0 开始计时.发射时间为1 ms.CPU 接收回波信号后,立即产生 INT0 中断同时 T0 立即停止计数.定时器 T0 专门用于记录 CPU 发射脉冲信号前沿至回波脉冲信号前沿之问的距离 t,由此时间可换算出水面的距离,并决定“嘟”声间隙.可设定 T1 的定时值,用来控制“嘟”声间隙时间和闪烁显示时间.水位计算公式为d = (t × 34 cm/ms)/2 = t × 17 cm/ms.【图4】

论文摘要
  3.2 中断服务程序流程图

  一旦 CPU 接收到回波信号,外部中断服务程序立即启动,进入外部中断入口,首先读取定时器的当前值,读取完毕,便可以置测量成功标志,此程序便完成进行.具体流程如图 5 所示.【图5】
论文摘要

  4 结束语

  利用超声波传输距离与时间的关系,并采用 STC89C52 单片机进行控制及数据处理,设计出了能精确测量两点间距离的超声波水位监测仪,可以省去人工测量的成本,具有一定的现实意义.

  参考文献:

  [1] 韩伏彬,石宝军.衡水湖湿地生态建设“四护”策略构想[J].湿地科学与管理,2012,8(2):57-59.
  [2] 戴曰章,吴志勇.基于 AT89C51 单片机的超声波测距系统设计[J].计量与测试技术,2005(2):17-18.
  [3] 吴勉.超声波驻车暨倒车雷达系统研制[J].现代电子技术,2007(17):182-183.
  [4] 张春光.基于单片机的超声波测距系统的设计[J].可编程控制器与工厂自动化,2008(9):16-19.
