1 明确任务
县城作为政治、文化、经济、贸易、交通中心，在城市的发展中具有举足轻重的作用。为保证县城的安全，不受洪水的威慑，促进县域经济发展，县城防洪勘测设计和施工尤其重要。城市防洪测绘作业任务主要包括以下几项: 测区平面控制测量、高程控制测量、河流横断面 1 到 2公里一个，堤身纵横断面、1∶ 1000 带状地形图，测宽由主河道水边至堤脚外测 50 米。
2 工作主要内容
根据以上要求和测区的实际情况，在测区内共布设了四等导线平面控制点 25 个，布设图根控制点 20 个; 施测四等水准路线 34 公里，凿刻水准标志 9 个; 测绘 1∶ 1000 带状数字化地形图 20 公里; 施测河堤纵横断面 20 公里，河道横断面 14 个，总长约 6 公里。控制点点位密度分布合理，精度较高，数字化图图面清晰，取舍合理，表达正确，数学精度高，成果完全符合规范要求。
3 已有资料利用
3． 1 图件资料
有对照最新航片修测出版的 1∶ 10000 地形图 1 张，图件精度满足控制选点设计要求，可供踏勘和图上选点使用; 另有 1955 年航摄、1963年调绘，1971 修测的测区 1∶50000 地形图一张，可供踏勘使用。
3． 2 平面控制资料
在测区范围及四周没有可供利用的国家三角点。只有上高县建设局提供的两个一级导线点 I34，I35。采用克拉索夫斯基椭球体，上高城建独立坐标系，1956 年黄海高程系，中央子午线不明确。两点坐标精度也无从考证。但为与上高县城建坐标统一，本次作业只能利用 I35 的坐标和 I35—I34 的坐标方位角作为起算数据。
3． 3 高程控制资料
测区内有一个国家四等水准点 BM1，高程系统为 1956 年黄海高程系。点位保存较为完好。高程已知资料完全能满足“规范要求”，可用作为测区首级控制的起算点。
3． 4 基准及系统
平面控制坐标系统坐标为上高城建独立坐标系，高程控制采用1956 年黄海高程系统。
4 作业过程与质量
(1) 首级平面控制的作业方法和质量

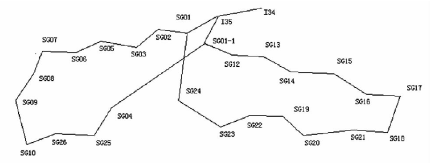

首级控制拟采用 I35 作为起算点，I35—I34 的方位作为起算方位角，布设四等导线网。网形示意图如下:
整个网由两个环组成，角度和距离观测利用 2 秒级全站仪 TOP-CON GTS311(其标称精度为: 测角 2″，测距 2 + 2 × 10－ 6mm) 分别观测 6测回和 4 测回。首级控制点在地面均为现场混凝土浇灌约为 0. 5 米深的标石，屋顶点为凿刻标志。控制点均选在高建筑物上或较为稳固便于使用的地面上，便于寻找和长期保存。点号编号统一采用 SGi。
观测边长和方向归算到高斯平面，观测方向可不加任何改正，观测
平差处理采用南方平差易软件进行整体严密平差。软件为商品化软件能确保成果计算的正确性和可靠性，计算中数字取位按以下条款执行。四等导线质量统计如下首级四等导线网由 27 点，两个环组成，导线平均边长约 650m，最长边为1468. 807 米，最短边为166. 663 米; 两个环角度闭合差分别为 －16″和 4″; 坐标闭合差分别为 fx1= － 0. 208 米，fy1= － 0. 083 米，fx2=0. 034 米，fy2= 0. 017 米; 导线全长相对闭合差分别为 1 /41153 和 1 /277150; 最大 MP= 0. 045 米(N013) ，最小 MP= 0. 023 米(N019) ; 平差后测角中误差 Mβ= 2. 12″。成果满足四等要求．
(2) 加密控制
加密控制拟在四等导线控制点基础上利用经严格检验的全站仪TOPCON GTS311(其标称精度为: 测角 2″，测距 2 + 2 × 10－ 6mm) 和TOPCON GTS225(其标称精度为: 测角 5″，测距 5 + 3 × 10－ 6mm) 布设1 ～ 2 个点的支导线和部分附合导线。导线水平角全部利用全站仪观测一测回，垂直角中丝法对向观测，边长往返观测一测回，每测回读数四次，照准目标为棱镜中心。成果满足质量要求。
(3) 高程控制的布设
水准平差按测站定权和距离定权进行两次严密平差，以便检核。
水准路线闭合差分别为 W1= 0. 007m，W2= 0. 020m，远远小于限差要求。水准平差按测站定权和距离定权进行两次严密平差，以便检核，两次平差值较差小于 2mm，平差后每公里水准测量全中误差 Mw=3. 35mm ＜ 10mm，成果满足四等质量要求。
(4) 1∶ 1000 带状地形图测绘
内业采用南方 CASS7. 1 成图系统数字化成图，成果由绘图仪打印和光盘刻录输出。
(5) 河道横断面图测绘
(6) 河堤纵横断面测绘
河堤纵横断面外业数据采集设备为经严格检验的全站仪 TOPCONGTS311(精度: 测角 2″，测距 2 + 2 × 10－ 6mm) 、TOPCON GTS225(精度:测角5″，测距5 +3 ×10－ 6mm) 、其操作严格按照 1∶ 500 数字化地形图碎部测量的技术要求执行。内业采用南方 CASS7. 1 成图系统数字化成图，成果由绘图仪打印和光盘刻录输出。
5 检查验收
本次作业在测区范围内控制点密度大，使碎部测图精度有了可靠的保证; 在施测过程中对地形地物的取舍，碎部测量点位密度都进行严格控制，全体作业人员，严格按规范要求进行作业。在作业过程中，加强对成图的检查，各个小组进行自检，测量队进行了中期检查和后期详查，外业检查面为 30%，内业检查为 60%。经检查，控制网点位布设合理，密度均匀，外业观测成果优良; 碎部测图图面注记符号正确，清晰易读，各项成果都满足质量要求，取得了圆满的成果。
参考文献：
［1］水利水电工程测量规范(2009 年 4 月) 修订版．
［2］国家测绘局颁发的《1∶ 500，1∶ 1000，1∶2000 地形图图式》．
