汽车主动安全技术的构成探析

来源:学术堂 作者:朱老师
发布于:2016-12-13 共5821字
  摘要

        0 引言

  汽车在人们的生产和生活中得到广泛应用的同时,道路交通安全形势也愈加严峻,造成道路交通事故频发。据统计,每年有120万人死于交通事故,2千万~5千万人受伤,总损失占GDP的1%~2%.为此,对于驾驶人辅助系统等主动安全技术的研发,减少驾驶员的误判机率预防交通事故的发生具有深远的现实意义。

  1 汽车主动安全技术的发展现状

  20世纪80年代前,汽车安全性的研发重点在安全带、安全座椅等被动安全设备上。后来人们意识到事故前对车辆运动状态进行实时监测,并在必要时进行干涉或预警更具有现实意义。开始从提高车辆制动性能的角度来提高其主动安全性,其中制动防抱死装置(ABS)有效抑制制动抱死导致的跑偏与侧滑事故,保证了汽车的制动安全性。ABS在20世纪90年代广泛普及,随后迎来了电子制动系统(EBS)、制动辅助系统(BAS)及驱动防滑系统(ASR)等相关主动安全系统,多种安全系统集成化趋势初现。

  随着电子技术、通信技术和传感技术的广泛应用,汽车安全技术迎来日新月异的发展局面。1986年,奔驰汽车公司发起,联合欧洲的14家汽车制造厂、70多家零部件企业和120个大学制定普罗米修斯(Prometheus)计划,在驾驶员、车辆、驾驶和交通环境及运输系统间建立必要的联系[1],从而实现车辆智能化。 ASV计划是日本运输省在1991年为了防止重大交通事故的发生,成立由汽车产业界和学界组成的先进安全车推进检讨会,开始了先进安全车ASV (Advanced Safety Vehicle)的研究计划,为智能交通系统ITS(Intelligent Traf-fic System)的汽车做准备[2].

  2 主动安全技术的构成

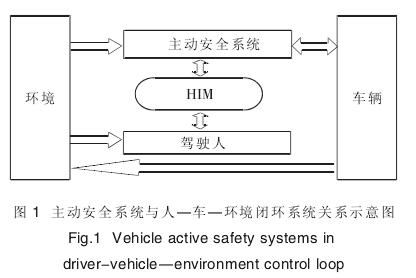

  驾驶员驾车的过程是人、车和环境之间信息交流的过程,构成人-车-环境信息流的闭环系统,车辆性能的完善取决于闭环系统中三者相互作用的协调与各自特性的最佳匹配[3].对于三者的研究成为主动安全技术的主要内容,具体分为底盘控制系统、驾驶人辅助系统和基于车联网的通讯系统等。图1为主动安全系统与闭环系统关系示意图。

  主动安全系统与人-车-环境闭环系统关系示意图

  2.1底盘控制系统

  汽车底盘使汽车按照驾驶人的意图作加速、减速和转向运动。汽车底盘控制的原理是在给定的路面附着系数和车轮法向力下对车轮滑动(转)率和侧偏角进行控制,来间接调控轮胎的纵向力和侧向力,最大限度地利用轮胎和路面之间的附着力,提高汽车的主动安全性、机动性和舒适性[4].

  汽车底盘控制系统按汽车的运动方向可以分为三类:纵向的制动和驱动控制、横向的转向和横摆力矩控制以及垂向的悬架控制[5].纵向控制主要通过改变轮胎纵向力实现制动或驱动控制,包括 制 动 防 抱 死 系 统(ABS)、牵 引 力 控 制 系 统(TCS)、电子稳定性控制系统(ESC)等;横向控制主要通过改变轮胎的侧向力实现转向控制,包括四轮转向系统(4WS)、可变传动比系统(VGS)、主动前轮转向系统(AFS)等;垂向控制通过改变轮胎垂向力实现悬架调节,包括阻尼连续可调的半主动悬架系统(CDC)、主动悬架系统(ASS)、主动横向稳定杆(ARS)等。由于汽车各个方向的运动相互联系和影响,底盘各主动控制子系统集成控制已成为车辆主动安全控制领域的研究热点。

  底盘集成控制是将现有的各子系统联合起来,使其协调各自的特性来优化控制结果。有两种ECU布置方式:一种是仅有一个中控ECU,另一种是每个子系统各有一个独立的ECU,各ECU之间通过信息交互协同控制[6].底盘集成在降低系统复杂性、消除各子系统冲突、实现信息共享和提高汽车综合性能方面的优越性使其在主动防侧翻等领域发挥重要作用。其中,统一底盘控制系统UCC (Unified Chassis Control System)集成ESC和AFS等底盘控制模块,在预防车辆侧翻的同时确保车辆保持良好的操纵性和横向稳定性。车速控制算法用来预防车辆翻转,侧滑控制算法提高操纵性和横向稳定性[7].

  2.2驾驶人辅助系统

  驾驶员是引发交通事故的首要因素。在行车过程中,车辆、驾驶人、环境三者相互作用,构成一个闭环系统,系统的输入为驾驶目标,输出是汽车的反应,驾驶员相当于系统的控制器[8].汽车行驶的安全性取决于道路交通环境的复杂性,同时也取决于这种复杂环境能否以“信息”的形式客观地显示出来,并为驾驶员所感受[9].基于这种需求出现了驾驶人辅助系统,包括汽车避撞系统、车道保持系统等。

  2.2.1汽车避撞系统

  汽车避撞系统运用雷达、红外激光、超声波和机器视觉等多种传感器来监测汽车周围环境和行驶路径,同时采集车辆本身的速度、滑移率、加速度和不同控制元件(制动踏板等)的状态并评估驾驶人的注意力状况,将以上信息运用避撞算法进行处理,然后判断出对驾驶人进行预警或对车辆进行主动干预和控制的时机[10].汽车避撞系统根据从预警到控制和驾驶情景的不同具体分类如下:

  (1)行车前撞预警系统(Forward CollisionWarning Systems,FCW)

  行车前撞预警系统也被称为追尾碰撞预警系统,旨在提醒后方跟随车辆驾驶人前方即将到来的碰撞危险,从而减少追尾碰撞的次数和危害,并减轻人员和财产损失。目前市面上存在两种行车前撞预警系统:完全行车前撞预警系统(主要应用于乘用车)和制动能效行车前撞预警系统(主要应用于货车)。前者独立于自动巡航系统,当与前方车辆共同行驶在直线路段且存在碰撞风险时优先发出预警提醒后方驾驶人,一般用于可能出现重大碰撞事故的状况;后者与自动巡航系统相连,当货车赶上前方缓慢行驶的车辆并且自动巡航系统不能有效制动时发出碰撞警告,此时预警信号提醒驾驶人采取制动等合理的应对措施来避免或减轻碰撞事故[11-12].

  (2)汽车转向避撞辅助(Steering and EvasionAssist)

  目前,国内外汽车主动避撞的研究绝大多数集中在避撞系统的纵向控制[13],对于横向控制方面的研究较少。紧急制动系统可以减轻甚至阻止碰撞的发生,但是当障碍物突然出现或者即使以最大强度制动仍然不能避免碰撞等状况下,驾驶人的反应不足以避免碰撞事故的发生,转向干预不失为一个新的避撞选择。此时的紧急避撞行为可视为一个自动干预的过程,通过传感器探测障碍物位置,采集车辆周围环境信息并据此计算避撞轨迹,然后车辆在横向引导控制器的作用下沿预定避撞轨迹规避障碍物而不需要驾驶人的协助[14].

  (3)自适应巡航控制系统(Adaptive CruiseControl,ACC)

  汽车自适应巡航控制系统(ACC)是在传统巡航控制系统(CCC)基础上发展起来的,除了可以定速巡航外,当交通环境的变化使得车辆变速行驶时,ACC系统应用车载传感器信息自动调整车速,保持与前车的安全距离。在适当的交通工况下部分地取代驾驶员对车辆进行合理的纵向控制,以提高车辆的主动安全性与乘坐舒适性[15-16].
