4批量生产效果

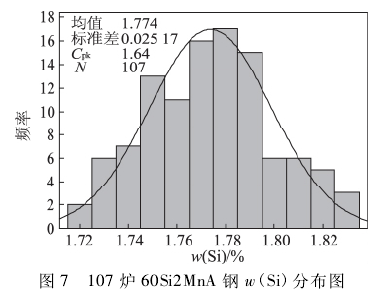

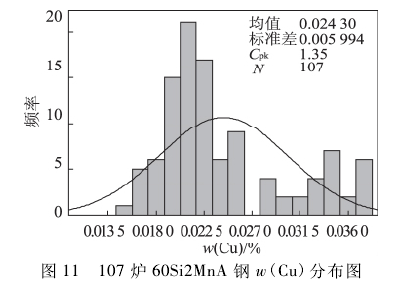

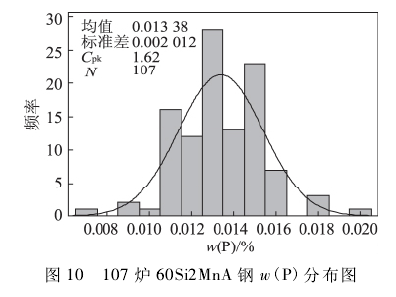

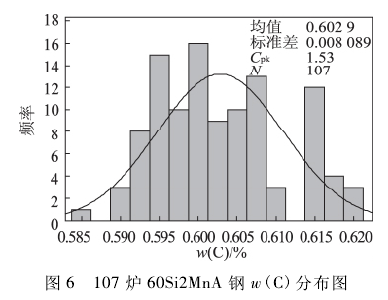

对107炉钢化学成分的C,Si,Mn,P,S,Cu,Ni,Cr等元素进行了统计，如图6至图11,可以看出，所有元素均满足标准要求，并且100%达到了内控成分要求，其过程能力指数Cpk都大于1.30,说明过程处于统计受控状态，过程能力充足。
对28批60Si2MnA钢热轧材的低倍质量进行统计分析，结果显示60Si2MnA热轧材中心疏松和一般疏松级别均在0.5~1.0级，符合GB/T3077-1999标准中的不大于2.0级要求，其中钢材中心疏松0.5级的占89%,1.0级的占11%;钢材中一般疏松0.5级的占81.7%,1.0级的占18.3%.
对78批次Φ18~32mm规格的60Si2MnA钢轧态硬度进行了检验，检验结果为180~320HB,同时对热处理后性能进行了统计，屈服强度Rel值在1391~1609MPa,平均值1477MPa;抗拉强度Rm值在1589~1703MPa,平均值1658MPa;断面伸长率A值在8%~15%,平均值9.4%;断面收缩率Z值在25%~39%,平均值29%.
对78批次钢材进行了金相检验，组织均为珠光体加铁素体，无异常组织，脱碳深度在0.03~0.35mm;钢中非金属夹杂物A类控制在1.5级以下，其中0.5级以下的占69%,B和C类控制在0.5级以下，其中0级的占75%,D类控制在1级以下，其中0.5级以下的87%.
检验结果表明，大批量生产的60Si2MnA钢各项指标均满足标准要求，性能合格率100%,质量完全满足用户要求。
