实例分析BIM在店子试点项目管理中的综合运用(5)

　　2）资源消耗情况模拟。通过BIM5D物资模拟曲线功能，得出每季、月、周初当期劳动力和物资需求计划和曲线图，分析物资消耗量及物资消耗趋势，编制物资采购计划，排除后续物资供应风险。
　　
　　3）快速提取工程量。利用BIM5D软件按时间、进度、流水段等多维度方便快速查询工程量，进行结算，改变传统人工手算工程量耗时耗力精度低等弊端。
　　
　　2.5模板脚手架。
　　
　　2.5.1模架节点三维可视化。
　　
　　1）外架模拟。根据施工方案及本工程实际情况，输入架体参数和布置参数，生成外脚手架三维模型（图8为落地式脚手架），模拟搭设方案，指导施工。

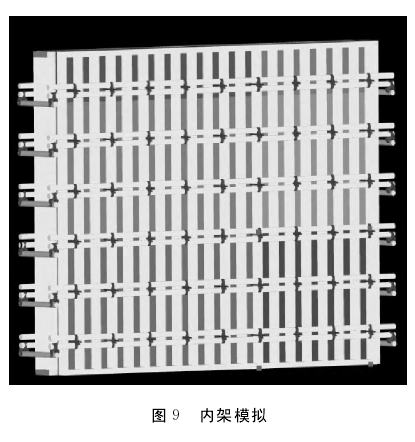

　　 　　2）内架模拟。根据施工方案及本工程实际情况，输入架体参数和布置参数，模拟搭设方案，生成墙、柱、梁、板节点三维模型及剖面图，指导施工（图9）。
　　 　　3）梁板剖切图。同一位置处不同角度示意图，实现可视化交底。
