0 绪 论
涤纶是现代科技进步的产物之一，在生活中涤纶的用途很广，大量用于制造衣着和工业中制品。 涤纶具有极优良的定形性能。 在使用中经多次洗涤，仍能经久不变，所以涤纶在人们生活中扮演着重要的角色[1].
有的学者研究采用热重分析仪以及差热扫描量热仪对 4 种化学纤维的热性能进行试验，分析纤维在升温过程中的变化规律以及在高温下的降解规律[2,3]. 然而对于常见引火源引燃涤纶过程中，涤纶表面温度变化的数据资料较少。 所以本文旨在研究涤纶引燃过程中温度变化，为涤纶在何种情况下能被引燃提供资料依据。
材料对火性能实验包括不同尺寸的实验，本文采取自己设计的小尺寸实验，模拟真实火灾现场。 小尺寸实验操作简便，数据测量方便，是作为材料燃烧性能基础性研究的首选方法[4]. 本文选取电焊渣作为引火源，改变电焊机得电压以及电焊机与涤纶之间的距离进行重复性实验。 实验过程中用点温仪记录实验过程中的涤纶表面的温度变化。 最后分析实验结果得出在电焊渣条件下引燃涤纶过程中涤纶表面能够达到的最高温度，从而确定电焊渣作为引火源能否引燃涤纶。 在火灾调查中，如果知道某种条件下能否引燃涤纶，就可以知道发生火灾之前的环境条件是否可以引燃涤纶，就可以判定是否是由于电焊渣引燃涤纶而导致火灾的发生，从而确定电焊渣是不是引起火灾的原因。 所以此论文为火灾调查提供数据资源，对火灾调查具有重要的现实意义。
1 实验部分
1. 1 实验材料及设备
实验材料： 涤纶（ 20 ×20 cm） .
实验设备： 火灾痕迹物证综合实验台，点温仪，佳能 600D.
1. 2 实验过程
使用综合试验台的电焊机进行电焊，把电焊机调到第二档，把 20 ×20 cm 的一层涤纶平铺放在距离三角铁 1 cm 的位置，让电焊渣工作喷溅到涤纶上，直至点燃涤纶，用点温仪固定在涤纶表面，记录涤纶的温度，并用照相机记录涤纶引燃现象。 然后改变电焊机的电压档位到四档，六档，改变涤纶与三角铁的距离为 2 cm,改变涤纶的层数，进行重复试验。
2 实验结果
2. 1 涤纶与三角铁距离不同引燃涤纶的能力
涤纶与三角铁距离不同，电焊渣引燃涤纶的能力不同，涤纶表面的温度变化如图 1 所示。
2. 2 不同电压档位的电焊机引燃涤纶的能力
（ 1） 二档电压电焊机
电焊机电压 45. 9 V,涤纶一层，距离三角铁1 cm,尺寸 20 cm × 20 cm. 涤纶表面的温度变化如表 1 所示。
（ 2） 四档电压电焊机

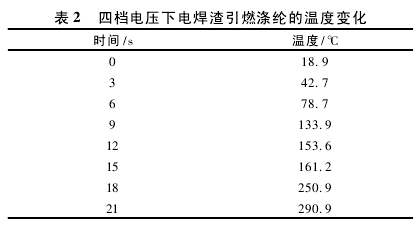

电焊机电压 48. 9 V,一层涤纶，尺寸 20 cm ×20 cm,距离三角铁 1 cm. 涤纶表面温度变化如表 2所示。
（ 3） 六档电压电焊机
电焊机第六档电压 52. 2 V,涤纶距离三角铁1 cm,涤纶尺寸 20 cm × 20 cm,涤纶表面的温度变化如表 3 所示。
电焊机在三种不同电压情况下，电焊渣使涤纶表面达到的最高温度不同，引燃时间也不同，具体情况如图 2 ~6 所示。
