2.2.2基础衬衫的3D曲面展开
由于人体的不规则性，一件合体的衬衫肯定存在一定的分割线，分割线的位置和造型由设计的款式决定。首先将处理好的基础衬衫曲面导入CATIA软件，选择自由风格设计平台，在基础衬衫曲面上绘制出分割线。绘制完成后转换到线框和曲面设计平台，选择已展开外形中的展开曲面操作，选择要展开的曲面，并设置展开时的参照点和展开方向，这里将分割时有公共点的曲面在展开时选择同一个参照点，这样能减少调整时找不到拼接点的情况。
此外为了使得到的曲面都分布在同一个平面上，在展开操作界面上要选择同一个平面，在该实验中前后片选择的均是ZX平面，展开的方向均是Z轴方向。展开后需要统一调整位置形成一个完整的纸样。经过上述这些过程得到的净体前后片曲面的展开纸样（图6）。
2.2.3基于基础衬衫的款式拓展

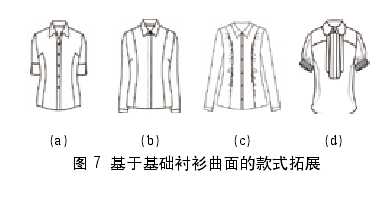

进行衬衣款式的拓展时，除了结构性的分割线设计外，设计师经常会用到很多的装饰性分割设计，生成不同的服装款式。图7均是在基础衬衫模型的基础上进行的款式拓展。这里分割线的获得方式可以有两种：在展开的基础衬衫纸样上进行线条的分割；在基础衬衫曲面上进行分割。本研究基于基础衬衫模型在CATIA系统中重新进行不同的分割加量处理，这种结构拓展设计获得纸样的方法，对一个模型做多种款式的再设计，省去重建模型的复杂步骤，节省大量的时间。同时也能提高服装制版的准确度，缩短设计和制版时间，缩短生产环节并减少成本。
本研究以图7（c）款为例进行具体描述。以基础衬衫曲面为基础，在CATIA系统中绘制出分割曲线。基于前片款式中分割线处有大量的褶裥，对前侧片进行切割再进行扩展加量，量的多少取决于款式中褶裥的多少，如图8（a）、图8（b）所示。最后进行对后片以及前中片的展开。
