基于BIM技术幕墙结构点光源安装分析

来源:安徽建筑 作者:赵鹏;李卫永;李超
发布于:2023-01-28 共3166字

  摘要:由于当前建筑行业科技发展趋势的日新月异,以及建筑物数量的日趋增加,建筑物幕墙设计构造与点光源安装形式也逐渐更加复杂。在此背景要求下,传统的二维软件技术已经无法适应现代建筑设计要求。基于此,BIM施工技术也应运而生,因为BIM施工技术在建筑物幕墙结构点光源安装施工流程中的有效运用,可以使建筑物整体施工完成了由方案设计到实际施工的过渡,并同时提高了整体施工管理水平,在进一步普及和推动下也获得了广泛应用。文章将针对BIM幕墙结构点光源安装的相关内容展开深入分析。

  关键词:BIM;幕墙结构;点光源;安装;

  1 引言

  BIM技术作为新时期中延伸出来的新型工程信息管理模型技术,在工程施工流程管理中的合理运用,不但可以改变传统二维软件设计技术中存在的缺点,同时还可以缩短工程施工工序,从而提高项目的施工效果。由于幕墙结构点光源安装作为施工中的一种形式,在幕墙结构点光源安装施工工艺中比其他结构施工复杂,而且技术难点也较大。如果在整个施工流程中,施工单位仍然使用传统技术手段进行管理,将很难推进整体施工的顺利开展。因此为了克服这一问题,施工单位就需要把BIM技术合理地运用到实际工程当中,使BIM工程技术发挥自身领先的技术,从而改善整个流程管理水平。本文将首先对BIM技术进行概述以及应用优势加以介绍,然后对BIM技术在施工流程中的实际运用情况加以分析。

  2 BIM优势

  目前,BIM技术在施工中的运用所产生的优越性,大致可以表现为以下几点。第一,可以达到对施工管理的全面可视化。BIM技术在建筑上的运用可以进行建筑的虚拟工程设计及后期信息管理服务。从建筑物工程施工品质来说,其品质优劣除关乎建筑本身效益与发展之外,也关乎到人类的安全。随着新时期人类安全意识的逐步提高,人类对建设工程施工本身的需求也必将变得愈来愈高。而BIM技术在建筑中的运用,则可在实施之前,先利用3D模拟工程实物,并在建筑实践中找到可能产生的安全隐患,采取适当措施处理。这既可适应现代人对施工品质的需求,也可减少后期返工现象。其次,可以进行高度自动化的建筑设计。根据实践证明可知,BIM技术在建筑中的运用具有重要的科技价值。即:利用BIM技术可以进行三维立体建筑设计,并帮助建筑设计者可以利用构建起的模型对所有图像和文件进行自主生成。比如:当改变了一个专门设计对象之后,别的专门设计对象也将发生相应的改变。最后,企业可以进行信息化的管理。在建设工程施工管理中,施工单位如果只是通过传统纸质方法对建筑施工过程中的信息进行集中管理,不但很容易使工程信息的管理产生断层,甚至还会产生信息孤岛现象。相反,通过BIM技术在其中的运用,则可以有效克服这一问题。由于BIM技术可以根据建筑过程管理中的信息形成统一的建筑数据源,从而提高了不同项目管理人员参与信息的准确度,以达到各项目管理信息间的有效共享。

  3 BIM操作要点

  传统幕墙上的点光源通常是通过螺丝固定的方式安装在幕墙铝合金格栅内,由于铝合金格栅沿着建筑轮廓尺寸不断发生变化,呈不规则弧形,弧线长、跨度大,开孔点位无法精确确定。因此,可以运用BIM建模精确布置点灯开孔点位。运用BIM技术建模,对幕墙外立面点光源开孔位置进行合理的点位排布,具体要求如下:

  铝合金格栅(横框)开孔。点光源安装在幕墙铝合金格栅(横框)内,横框表面开圆孔(加工后清理毛刺),开孔尺寸精度为±0.2mm,每个横框开孔时,第一个孔的中心点距离横框左侧起始边中点间距50mm,依次@400均布,最后一个圆孔的圆心距离横框右侧边缘中点的距离L应满足50mm<L<450mm。

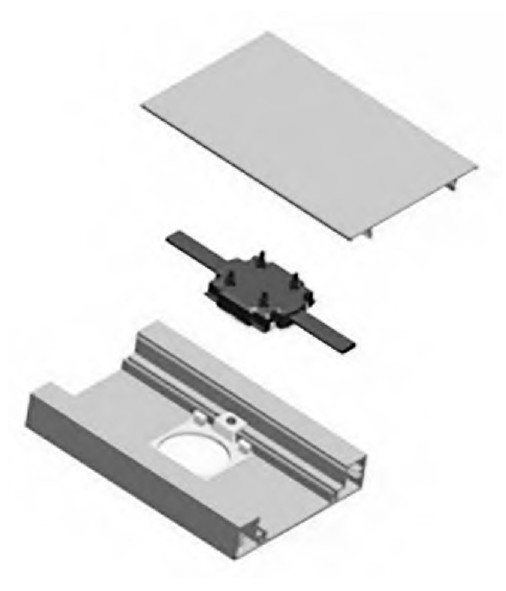

点光源安装格栅
图1 点光源安装格栅

  BIM模型检查。在模型处理过程中加以检验,如果发觉错误时,可进行适当修改,以防止累积的错误直到将模型完成转出后才发觉,导致大幅度修正而浪费,降低设计效果。在模型建好后,将模型资料导出为其他格式的数据;然后再利用专门的检查程序加以检验,一旦发现错误或不合设计要求,就必须取得检验报告;再根据检验报告内容加以调整,确保格栅点光源开孔模型的精准度。

  4 BIM技术在幕墙结构点光源安装施工过程中的应用

  综上所述,BIM技术成为了建筑发展中的一项新科技,BIM技术在施工中的合理运用所产生的积极优势不言而喻。基于此,针对幕墙结构点光源安装施工的流程复杂繁琐等特点,为提升幕墙结构点光源安装施工的效果,可以从如下多个方面入手,进行BIM技术的合理运用。

点光源结构3D模型
图2 点光源结构3D模型

  材料建模管理。因为BIM技术对于幕墙结构点光源安装的运用可以促进科技运用和价值的全方位提高。所以,在实际幕墙结构点光源安装施工中,也可以运用BIM技术进行材料模型管理。这不但可以便于施工单位利用材料模型了解在幕墙结构点光源安装过程中,所需要使用到的具体应用建筑材料量,同时也对于提高施工调度上的协调性,以及后期施工的顺利进行等诸多方面,都具有意义。具体的实施过程包括:首先,在建设流程管理中使用了BIM技术中的revit技术软件,对该项目内容进行管理;其次,通过充分调动BIM技术的各种功能和模型,对材料模型进行了分类研究,从而使模型的管理达到了理想状态;最后,确定模型尺度和材质,并在建筑信息系统中标识出来。

  BIM技术在建筑幕墙点光源安装施工及进度管控中的运用。BIM技术在幕墙与结构工程施工流程管控中的广泛运用,可以帮助施工单位对幕墙与点光源安装中的重难点问题进行深入分析,并针对这些问题制定出操作性较强的管理措施,从而达到对工程施工进度的高效管控。具体工作可以从如下几个方面展开:第一,运用BIM技术制定进度的实施方案。通过预设模式制定方案,并细化规划施工的阶段。BIM信息技术在进度制定过程管理中的运用,一般是根据周预算表,通过使用季度卡进行规划编制工作。因此,在后期如果要求按阶段计划工作时,则只需在制定的预算阀值中加以筛选。其次,BIM技术的运用可以使建筑单位实现4D施工进度模拟。这样在幕墙点光源安装中不但可以做到对施工流程进展情况的即时跟踪,同时还可以对影响进展的各种因素作出合理分解,并根据进度施工管理中出现的缺陷及时提出调整对策。

样板示意图
图3 样板示意图

  BIM技术在幕墙点光源安装施工流程成本管控中的有效运用。BIM技术在建筑幕墙结构工程建设中,不仅可以运用于材料管理和时间管控上,而且还可以运用于建筑成本管控中,其原因主要在于BIM技术的运用可以迅速收集到工程施工管理中的数据信息,从而通过完善的施工规划设置,有效防止工程施工中发生资源浪费和建筑成本增加的问题。基于此,BIM技术的建筑幕墙点光源安装成本管理主要可以表现为如下几个方面:第一,利用BIM技术可以对点光源工程量、施工材料和设备采购等发挥相应的指导作用。而这些在施工模型中所收集到的具体工程进度,有利于施工单位成本降低;其次,依托BIM技术在成本管控期间的合理运用,确保施工时各参与方都可以查询到点光源安装工程进度统计等;最后,在工程施工过程的成本管控上,管理者也可以利用BIM管理系统查找到工程施工中实际要使用到的物料量,并实行限量领取,如此一来,不但可以减少对施工物料的耗费,同时也可以提高成本管理水平。

  5 结论和展望

  总之,在经济多元化发展趋势的今天,建筑业在现场管理上显得愈发重要。根据以上对各主要方面具体内容的深入分析可以得出,在建筑施工流程管控中,对幕墙结构点光源安装流程的管控往往更加繁琐。所以,为了改善幕墙构件的施工流程管理,使施工在今后获得可持续发展,施工单位一定要学会并合理运用BIM技术。

  参考文献

  [1]陈智刚,赵伟平,杨文杰等基于BIM技术的大面积异形幕墙结构点光源安装及拆卸方法[J].工程技术研究,2021 ,6(24):19-22.

  [2]王刚,沈葳,高小辉等柳树枝条上安装L ED点光源的技术创新[J].照明工程学报.2019,30(01).75-79.

  [3]曾庆展,杜镔,王德铭.隧道LED天幕技术应用研究[J]建材与装饰.2018(39):263-264.

  [4]隋功浩,齐小民.一种 点光源型L ED铁路信号机技术[J]铁道通信信号,2012,48(05):31-33.

  [5]吴少华,张伟红石水电站真空激光测坝变形系统施工及安装[J].吉林水利,2007(11):42-45.

作者单位:中建二局第一建筑工程有限公司
原文出处:赵鹏,李卫永,李超.基于BIM技术幕墙结构点光源安装分析[J].安徽建筑,2023,30(01):60+123.
