跨河水准测量方法及其平差处理方法

来源:学术堂 作者:周老师
发布于:2015-04-21 共1490字
摘要

  1 概述

  《国家一、二等水准测量规范》(GB/T12897-2006)规定:当一、二等水准路线跨越江河、峡谷、湖泊、洼地等障碍物的视线长度在 l00m以内时,可用一般观测方法进行施测,但在测站上应变换一次仪器高度,观测两次的高差之差应不超过 1.5mm,取用两次观测的中数。若视线长度超过 100m 时,则应根据视线长度和仪器设备等情况,选用特殊的方法进行观测。

  某一等水准网跨河段长度约为 530 米为保证该工程顺利实施,选用合适的跨河水准测量方法是的关键工作之一,本工程实例,采用了三角高程测量方法,精度要求达到国家一等水准准测量精度,仪器采用徕卡 TS30(测角精度 0.5“,测距精度 0.6mm+1ppm)。

  2 观测网形及场地选择

  2.1 观测网形布设

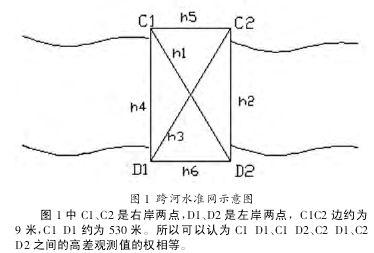

  为提高跨河水准精度,减小气温、气压、大气折光的影响,测点C1、C2、D1、D2 近似在同一水平面上,且保证四个测点成一近似矩形。跨河水准示意图如图 1.



    2.2 布设场地遵循原则

  2.2.1 观测墩建在测线处于河段较狭窄处,保证其同意水平面上。跨河视线不得通过草丛,干丘、沙滩的上方,且保证避免正对日照方向。

  2.2.2 大气两岸仪器视线距水面的高度应接近相等,本次复测跨河段的长度约为 530m,视线高度不低于 (s 为跨河视线长度公里数。水位受潮汐影响时,应按最高潮水位计算)。

  2.2.3 两岸由仪器至水边的一段河岸,其距离应近于相等,其地貌、土质、植被等也应相似,仪器位置应选在开阔、通风之处,不得靠近墙壁及土、石、砖堆等。

  3 施测方法

  在 D1 架 TS30,分别照准 C1、C2、D2,得到一测回观测高差:(S为斜距,δ 为竖角),两点之间的高差为 S×sinδ+i-(li 为仪器高,l 为目标高),C1 点的高程为 Hc1=HD1+S×sinδ+i-l,C2、D2 的高程同理可得。利用以上三点的高程求 C1 D2、C2 D2 之间的高差。HD1,i 均一样,相互抵消,若目标高相等则高差等于 S×sinδ 的差值。为了使目标高也相互抵消,可以先全部采用使用同一型号的棱镜及觇标,这样目标高可看成一致,但世上没有完全相同的两个物体,为消除不同的目标高对观测高差的影响,把棱镜及觇标分成 A、B 两组,A 组总与仪器在一起,B 组总是在仪器的对岸,这样往返测求平均高差则影响抵消。

  能否满足水准精度要求关键在于 S×sinδ 的精度,下面就此作如下分析:



  4 数据处理

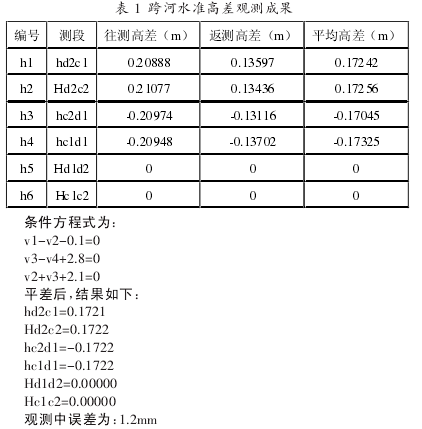

  观测数据的平差方法采用条件平差法,在平差过程中运用矢量加减的方法,消除仪器高影响,h5 和 h6 使用 DNA03 且距离较近,在平差过程中,认为平差中认为为已知值。



  5 结束语

  本次跨河水准精度满足一等水准要求,通过实践表明:跨河水准测量对于场地布设、观测时段、观测仪器都有着严格要求,为提高测量精度,通过一下手段可以有效提高精度,满足测量精度要求:

  (1)在测跨河水准前,对于全站仪进行仪器检校,保证一测回垂直角中误差小于 1.5”.

  (2)在跨河段两岸建立高程近似相等观测墩,可以保证视线长度最短,可以有效减小大气折光差对于高程测量的影响,同时保证视线不得通过草丛,干丘、沙滩的上方以及仪器位置要开阔通风处。

  (3) 观测时段选择在晴天上午应在日出后 1h 至太阳中天前 2h至,保证在最短时间段内观测完成所有测回,保证数据稳定性。

  (4)为保证河两岸观测气象条件一致,尽量缩短观测时长,已确保两岸折光系数近似相等。

  参考文献

  [1]GB/T 12897-2006.国家一、二等水准测量规范[S].

  [2]张艳,高飞,李晓莉。应用精密三角高程测量实现跨河水准的研究[J].测绘技术装备,2007.

  [3]贺春梅,明祖涛。利用三角高程测量代替一等跨河水准测量的可行性研究[J].工程地球物理学报,2006.

  [4]范百兴,夏治国。全站仪实施跨河水准测量及其精度分析[J].测绘工程[J].2004.

  [5]周水渠。精密三角高程测量代替二等水准测量的尝试[J].测绘信息与工程[J].1999.
