变电站开关柜端子箱的潮湿问题与应对措施

       摘要：本文针对变电站开关柜端子箱新型智能防潮除湿装置进行研究, 论述了变电站开关柜端子箱的潮湿问题与原因, 变电站开关柜端子箱新型智能防潮除湿装置的必要性, 以及变电站开关柜端子箱新型智能防潮除湿装置研究。

　　关键词：变电站; 开关柜端子箱; 防潮除湿; 智能;

　　变电站开关柜端子箱, 经常会出现潮湿凝露的现象, 尤其是户外的变电站端子箱, 其受阴雨天气的影响较大。变电站开关柜端子箱受潮主要是由于, 其内部空间狭小, 柜内密不透风, 遇到雨天箱柜容易受潮凝露, 并且内部封闭的特性, 使得变电站开关柜端子箱内部的潮湿不能风干, 加重端子箱的受潮程度, 容易导致箱内设备形成铁锈, 影响设备的使用性能, 同时造成安全威胁。

　　1 变电站开关柜端子箱的潮湿问题与原因

　　我国各个地区的变电站端子箱、汇控箱、开关柜、配电柜等非常容易发生受潮凝露现象, 严重的危害电网安全, 影响社会经济效益。根据调查显示, 变电站六盘水潮湿问题十分严重, 发生的概率极高, 主要是由于地理位置的影响, 南方地区的受潮凝露现象明显高于北方。传统的变电站开关柜端子箱除湿, 主要是采用加热除湿器, 对开关柜、端子箱等进行加热, 提高设备的温度, 从而去蒸发设备内部的水分, 解除凝露的现象[1]。但是此种除湿方法存在一定的缺陷, 主要是凝露变成湿气之后, 仍然存在于箱柜内部, 潮湿的问题没有得到解决。此种情况下, 若是外部环境温度降低, 箱柜内部的湿气会再次形成凝露, 使得设备受潮, 影响设备的使用性能。加热除湿器, 不适合开关柜使用, 主要是开关柜需要及时进行受潮处理, 否则会导致线路老化, 更甚者会引发火灾。潮湿凝露对于变电站开关柜端子箱的危害极大, 其主要是受到气候的影响, 需要采取有效的防潮措施, 才能确保配电设备的安全。

　　2 变电站开关柜端子箱新型智能防潮除湿装置的必要性

　　变电站开关柜端子箱, 潮湿凝露问题, 主要是由于气候的原因, 同时也受到箱内空间结构的影响。需要针对问题, 采取有效的防潮措施, 从而才能有效的解决潮湿凝露问题, 确保配电设备的使用性能, 维护社会的经济效益。目前我国处理潮湿问题的产品, 主要是采用半导体制冷除湿装置, 其能够弥补加热除湿器的不足。新型智能防潮除湿装置, 可以与计算机技术、通信技术等相结合, 通过网络技术对箱内进行实时监控, 及时的发现潮湿凝露现象, 利用智能除湿装备进行处理, 从而去优化管理[2]。新型智能防潮除湿装置, 可以与相关系统配套使用。例如, 风机远程控制装置、无线测温等, 从而去加强监控力度, 提高防潮除湿的效率。新型智能防潮除湿装置, 能够针对不同设备, 采取对应的处理措施, 能够保护配电设备的安全, 确保输配电系统的稳定运行, 对于我国电力行业的发展具有重要意义。

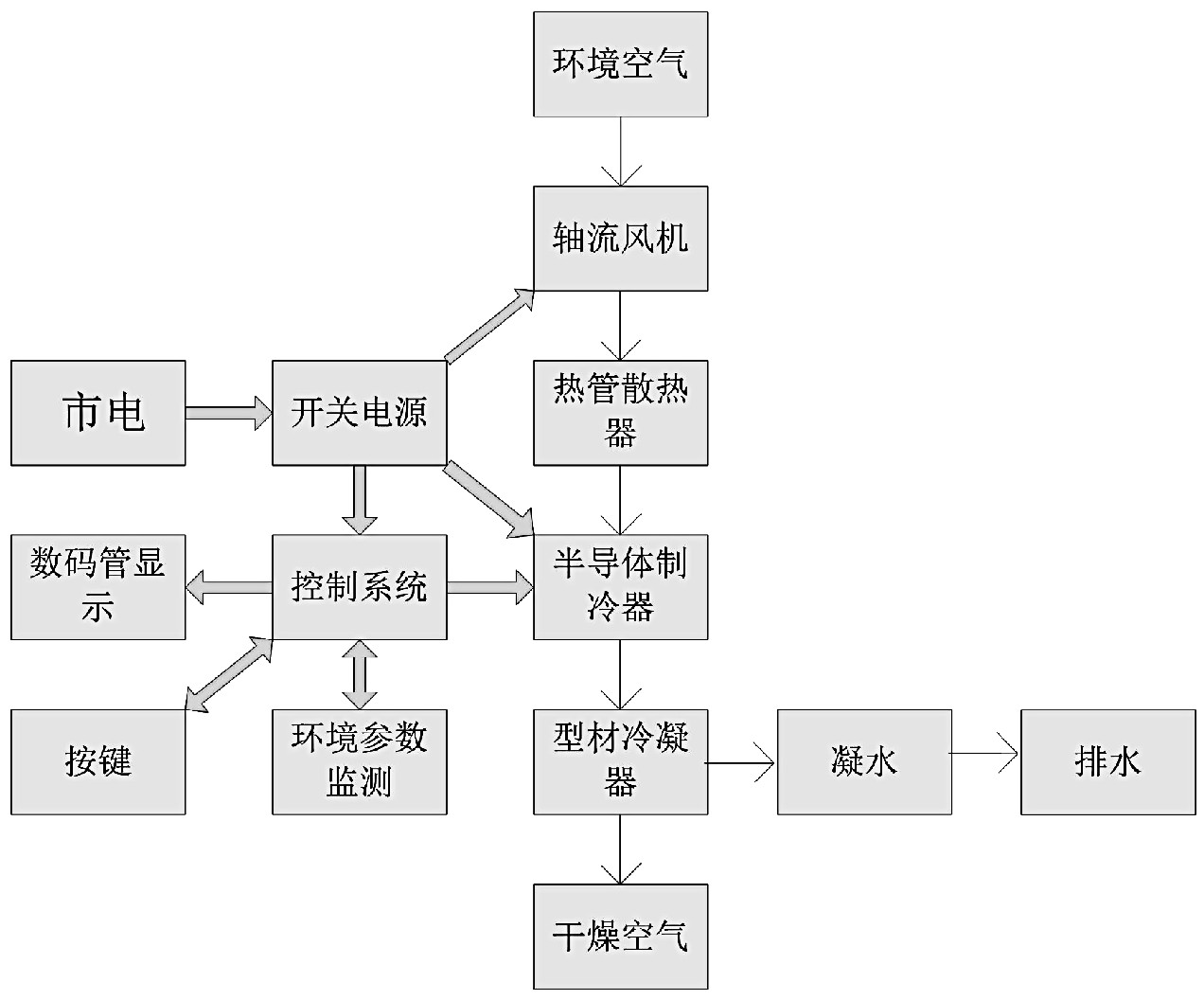

　　图1 工作原理示意图

　　图2 智能除湿系统整体结构图

　　3 变电站开关柜端子箱新型智能防潮除湿装置研究

　　3.1 智能防潮除湿装置的工作原理

　　智能防潮除湿装置, 能够有效的解决变电站开关柜端子箱潮湿凝露问题, 主要是由于智能防潮除湿装置安装了半导体制冷装置, 以及监控装置, 能够对箱内的情况进行监控, 及时的解决潮湿问题[3]。新型智能防潮除湿装置的工作原理, 主要是将装置接通电源, 利用监控技术对内部环境进行了解, 结合环境的特点去调整控制系统湿度门限值。新型防潮装置, 能够自动对环境温度进行监测, 对空气的湿度进行测量。若是空气湿度超过目前的门限值, 此时的防潮装置会自动控制半导体制冷器进行工作, 降低冷凝器的温度。此时箱内的空气, 遇到温度较低的冷凝器会液化成为水底, 附着在冷凝器上面。随着水滴的凝聚, 会逐渐滴入水槽, 通过装置的导管进行排出。新型智能防潮除湿装置, 可以利用装备的风扇去降低制冷器的温度, 同时促进箱内的空气流通, 使得湿气可以彻底的排出箱内。在环境温度低于门限值的情况下, 制冷器停止工作, 从而去提高制冷器的使用效率。

　　表1

　　智能除湿装置工作原理图如图1所示

　　3.2 具有良好的防潮除湿性能

　　智能防潮除湿装置, 具有良好的防潮除湿性能, 普遍在变电站开关柜端子箱除湿中应用, 并且取得了显着的效果。智能防潮除湿装置, 能够与远程监控设备结合使用, 将监控信息传递给站端集中控制器。站端集中控制器将信息传递给服务器, 服务器根据信息去对环境进行监测。站内智能除湿系统的整体结构如图2所示[4]:

　　智能防潮除湿装置, 运行的效率较高, 设备软件的运行稳定, 符合实际需求。通过检验可知, 智能防潮除湿装置的温度、湿度等, 均达到规定标准, 适合大力推广应用。其与传统的除湿方法相比, 解决了湿气排除的问题, 同时提高了监控效率, 能够及时的解决开关柜潮湿凝露问题。智能防潮除湿装置, 配置进口的传感器, 可以通过RS485通讯功能、GPRS功能等, 实现数据的采集, 以及环境温度的监控, 能够对空气湿度进行分析, 从而去预防凝露的形成。

　　3.3 智能防潮除湿装置的运行效率

　　智能防潮除湿装置, 本身的使用性能较好, 同时可以与相关装置结合使用, 提高了使用效率, 有效的解决了变电站开关柜端子箱凝露问题, 提高了社会的经济效益。其能够对配电设备的环境进行全天监控, 对环境的湿度进行测量, 能够将箱内的湿气进行排出, 同时具有风干箱内空气的作用。由此可见, 智能防潮除湿装置的运行效率极高, 能够满足防潮除湿的要求。智能防潮除湿装置与风机控制器搭配使用, 能够提高整体的运行效率, 并且操作简单, 节省人力成本。远程监控功能, 能够及时的发现问题, 通过高效的处理, 从而解决设备的潮湿凝露问题。

　　3.4 智能防潮除湿装置的现场运行效果图

　　表1是220k V水城变电站和220k V六枝变电站站端集中控制器监控采集到的数据, 从表上可以看出智能防潮除湿装置的除湿效果很明显:

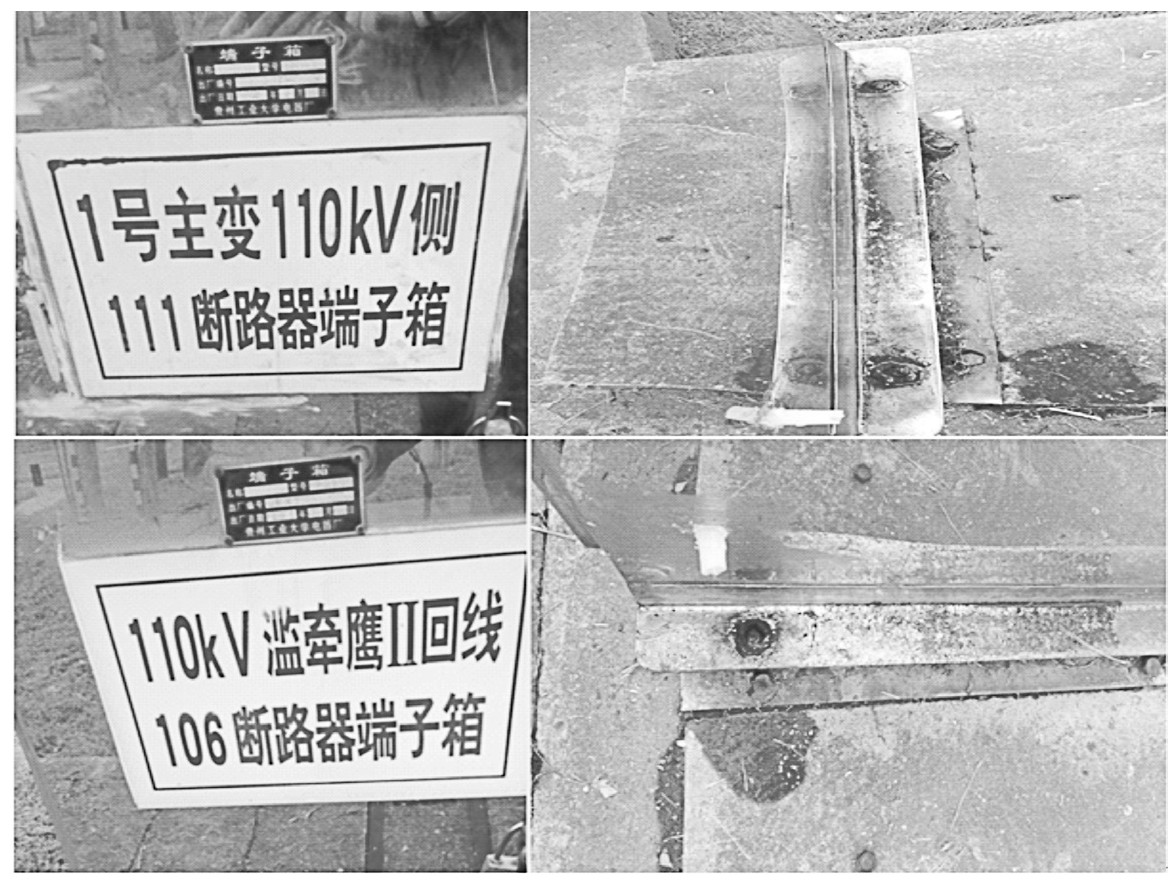

　　图3是1号主变110k V侧111断路器端子箱、110k V滥牵鹰Ⅱ回线106断路器端子箱新型智能防潮除湿装置除湿后的状态, 端子箱、汇控柜内严重的潮湿情况通过新型智能防潮除湿装置除湿得到了良好的效果。

　　4 结语

　　综上所述, 新型智能防潮除湿装置, 主要是利用半导体制冷技术与远程监控技术, 能够对环境湿度进行监测, 及时的发现问题, 从而去实现防潮除湿的目的。变电站开关柜端子箱新型智能防潮除湿装置研究, 主要包括智能防潮除湿装置的运行效率, 具有良好的防潮除湿性能, 以及智能防潮除湿装置的工作原理。

　　参考文献

　　[1]翁钰荃, 梁桂新, 陈建泉.应用于变电设备的低成本高吸湿材料的研制[J].机电信息, 2016, 8 (36) :102~103.
　　[2]谢照祥, 李卫, 王雁南.变电站端子箱及开关柜智能除湿方式[J].云南电力技术, 2016, 44 (S1) :56~57, 67.
　　[3]刘钢.变电站一次设备潮气入侵的危害及防御措施[J].中国电力企业管理, 2016, 7 (23) :92~93.
　　[4]张玲云.变电站开关端子箱防潮措施研究[J].通讯世界, 2015, 6 (22) :161.
