漏电保护器在农网电网使用中的问题分析

来源:学术堂 作者:胥帆
发布于:2016-02-13 共2639字

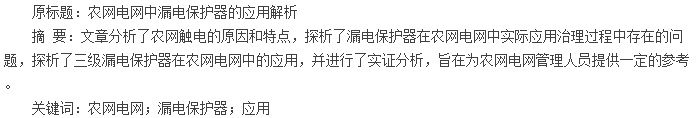

摘要

  1 概述

  随着农网改造进程的加快,漏电保护器被广泛的推广和应用在农网电网中,有效的解决了农网电网触电事故频发的问题。但是,漏电保护器在实际应用的过程中也存在一些问题,影响其作用的发挥,如何提高漏电保护器性能以及降低误动,已经成为困扰电网管理人员的难题。

  2 农网触电的原因和特点分析

  2.1 农网触电事故的原因分析

  农网触电事故的原因包括:农村人民文化水平偏低,缺乏电气知识和安全用电常识,缺乏安全用电意识;农网农电管理人员素质水平不高,并不重视对农网农电线路、设备的检查、保养和维护;农村用电设备分布比较分散,并且用电设备经常变动,而且存在私接、乱接的现象,用电环境非常复杂;农网用电环境恶劣,用电条件差,存在不规范使用或者安装剩余电流动作保护装置的问题;农网电网线路运行时间过长,随着使用年限的增加,线路和设备存在许多故障、缺陷,一旦发生故障,将会发生触电事故。

  2.2 农网触电的特点分析

  农网触电事故的特点包括:农民工触电事故多,农民工从事机械、建筑、矿业等危险行业,存在乱搭线路、电器产品集中、用电功率大等现象,很容易发生触电事故;违章操作或者操作错误,农村安全用电意识不足、安全保护设施不完善,用电制度不健全等,会导致存在众多违章操作和操作错误,导致触电事故的发生;临时用电设备多,在农忙季节,如田间脱粒、浇菜、灌溉、麦场用电等,存在许多临时用电设备,由于缺乏安全用电意识和知识,由于临时用电导致的触电死亡事故,占农村触电死亡事故的九成以上;电气连接部位多发触电事故,在开关、焊接接头、插座、灯头、电缆头、熔断器等连接部位,如果绝缘性差、牢固性差、电阻较大,经常会发生触电事故。

  3 漏电保护器在农网实际使用治理过程中出现的问题分析

  3.1 私自退出漏电保护范围

  农村居民并不重视用电安全,一些人为了省事或者图方便,并没有在漏电保护器的保护范围接线或者使用电器,导致在用电的过程中出现短路、断路等故障,进而导致触电事故的发生。

  3.2 漏电保护器质量差

  近年来,农网电网逐渐开始使用漏电保护器,但是在选购漏电保护器时,并没有对漏电保护器的质量、性能等进行检查,同时由于相关部门缺乏对漏电保护器市场的监管,导致一些不法商贩制造和贩卖质量不合格的漏电保护器,在投入运行后漏电保护器并不能够发挥相应的作用。

  3.3 后期维修力度不够

  农网电网中使用的漏电保护器投入使用之后,电网管理人员并不重视对漏电保护装置的巡检、维修以及保养,许多漏电保护装置处于带病工作状态,不能够保证电路安全、稳定的运行。

  4 农网电网中漏电保护器的应用分析

  漏电保护器具有操作简单、成本低廉、体积小、安装方便等特点,通过将其合理的安装在农网电网中,当电网发生故障时,能够很好的保护设备以及人身的安全,由此可见其重要性。文章重点介绍三级漏电保护器,所谓三级漏电保护器指的是漏电末级保护器、漏电中级保护器以及漏电总保护器,三级漏电保护器在农网电网中的应用主要表现在以下几个方面:

  4.1 农网三级漏电保护器的配置分析

  为了保证三级漏电保护器能够充分的发挥相应的作用,应该对三级漏电保护器进行合理配置,具体表现为:

  (1)漏电末级保护器配置,应该将末级保护器安装在进户线的电源端,先连接刀闸,然后再连接漏电保护器,在使用笔记本电脑、移动式电器、固定安装电气以及家用电器时,都应该安装漏电保护器,这样能够避免人身直接和电源接触,防止出现触电事故,额定漏电动作电流值不能超过 30mA,并且最大分断时间必须小于 0.1s.

  (2)漏电中级保护器配置,通常将中级保护器安装在接户线进入集表箱电源刀闸的负荷侧,这样能够避免出现末级保护器故障导致触电事故的发生,中级保护器是末级保护器的第二层防护,额定漏电动作电流值介于 60mA-100mA 之间,并且最大分断时间应该介于0.3s-0.5s 之间。(3)漏电总保护器配置,通常将漏电总保护器安装在低压电源端,一般采用具有过负荷保护功能、短路保护功能或者漏电保护功能的电流断路器,额定漏电动作电流值介于 200mA-300mA 之间,并且最大分断时间必须小于 0.5s.

  4.2 漏电保护器选型分析

  农网电网中使用的漏电保护器种类繁多,并且结构、性能以及参数等存在很大的差异,并且根据相关统计表明,三级漏电保护器采用了众多厂家的产品,动作电流值和分断时间也存在一定的差异,经常导致在运行的过程中出现误动的问题,例如,在进行末级保护器的模拟实验时,中级保护器动作跳闸,但是末级保护器没有分断跳闸,这样会进一步扩大停电范围,影响供电的稳定性、可靠性以及安全性。因此,在选择三级漏电保护器时,应该对漏电保护器厂家进行综合分析,始终坚持"比服务、比价格、比质量"的原则,优选服务好、价格低、质量高的厂家,并在专业人员、厂家技术人员的指导下,统一匹配动作电流和分断时间,以此防止出现误动的现象。

  4.3 应用实例

  文章以某农村电网为例,该农网改造之前,具有 12 只 DTS72 型电表、139 只 DDS71 型电表、47 只电表箱、7 片 X-4.5 型绝缘子、11条 SC-210 型绝缘子、3 根高杆塔、1 组 HY5WS-17/501 型避雷器、1组 PRW10-F/200 型高压跌落开关、1 台配电箱、1 台 S7-100 型配电变压器。农网改造之后,在该农网电网中安装了众多漏电保护器,三级漏电保护器的协调运行方案表现为:总保护选择带有延时功能的漏电保护器,主要用户断线落地保护、分路漏电保护、触电保护等,额定漏电电流控制在 300mA 以内,分断时间控制在 0.5s 以内;中级保护也采用带有延时功能的漏电保护器,主要用于支线断线落地保护、漏电保护、触电保护等,额定漏电电流控制在 100mA 以内,分断时间控制在 0.3s 以内;末级保护采用直接接触漏电保护器,额定漏电电流控制在 30mA 以内,分断时间控制在 0.1s 以内。采用三级漏电保护器对该村电网进行改造,取得了明显的效果,漏电保护器覆盖率达到 100%,村庄全年未发生一起触电事故、供电可靠率上升至98%.

  5 结束语

  总而言之,漏电保护器具有轻便、操作简单、占地面积小、成本低廉等众多优点,被广泛的推广和应用在农网电网中,尤其是三级漏电保护器的应用,实现对农网电网的全面改造,有效的降低了农网触电事故发生的概率、故障停电的面积以及造成的经济损失,显着提高农网电网运行的安全性、稳定性以及可靠性,对于改善农网用电环境以及促进整个电网系统的健康、可持续发展具有非常重要的作用。

  参考文献:
  [1]庄涛。农村电网安装漏电保护器的必要性与应用问题[J].中华民居,2013(12):268.
  [2]李运杰。农网管理中漏电保护器存在的问题及对策[J].电力技术探讨,2013(11):209-210.
