摘 要： 智能建筑暖通设备是调节室内温度的主要部件, 其安装在屋顶内部, 若后期运行时出现问题需大规模排查修理, 耗时费力, 因此在安装时必须认真对待。首先对暖通设备安装的常见问题进行分析, 包括管线定位、噪声超标、结露滴水等, 并针对每一项问题给出了相应的解决措施, 包括施工注意事项和加装特殊结构, 为以后类似的工程施工提供了必要的技术参考。
关键词： 智能建筑; 暖通设备; 应对措施;
Abstract： The HVAC equipment of intelligent building is the main component of adjusting indoor temperature. It is installed in the roof, so if there are problems in the later period of operation, it needs to be checked and repaired on a large scale, which is time-consuming and laborious.Therefore, it must be taken seriously in the installation. Firstly, this paper analyses the common problems of HVAC installation, including pipeline positioning, noise exceeding the standard, dew dripping, etc., and then gives corresponding solutions to each problem, including construction precautions and installation of special structures, which provide necessary technical reference for similar engineering construction in the future.
Keyword： intelligent building; HVAC equipment; countermeasures;
0、 引言
暖通设备是智能建筑的核心部件, 直接影响了室内舒适度及整个建筑能耗量, 暖通设备结构复杂, 安装步骤繁琐, 一旦出现管路问题维修起来很麻烦, 因此必须严格按照安装流程和标准施工。随着环保型、节约型智能建筑越来越受大众欢迎, 节能型暖通设备市场前景广阔, 保证其安装正确性已成为推广智能建筑的重要一环。
1、 智能建筑暖通设备常见安装问题分析
1) 各类管线定位问题。
由于建筑中各类管线很多, 包括水管、排污管、煤气管、空气管等, 管道设计之初必然考虑到各类管道严格遵循“避免相互交叉碰撞、小管避让大管、临时管道避让永久管道”原则。但由于施工时为了省事, 常常会出现各类管道混杂在一起[1]。
经统计, 在管线定位问题中, 管道坡度问题最为突出, 主要包括以下几个:a.施工中未将管道调直, 在封堵过墙洞时没注意管道坡度问题;b.未合理控制管道支架位置以及管道局部出现凹凸现象。
2) 噪声超标问题。
目前, 暖通空调设备噪声超标是安装过程中最突出的问题之一, 有噪声说明有震动存在, 这首先表明整个调节系统存在缺陷。此外, 噪声问题严重影响了室内的居住环境, 对居民正常生活造成困扰。虽然当前空调设备在安装过程中已经很注重噪声问题, 但这类问题依然存在, 尤其是当暖通设备使用5年左右[2]。
3) 空调系统出现结露滴水问题。
结露滴水问题也是目前空调系统常见问题之一 (见图1) , 经过统计研究, 主要是由于以下几个原因造成的:a.管道和保温装置安装出现不合理之处, 没有严格按照规程施工;b.各个管道、管件、设备之间存在连接密封不紧的问题;c.部分管材、配件质量不过关, 进场时未严格进行质量检查[3]。

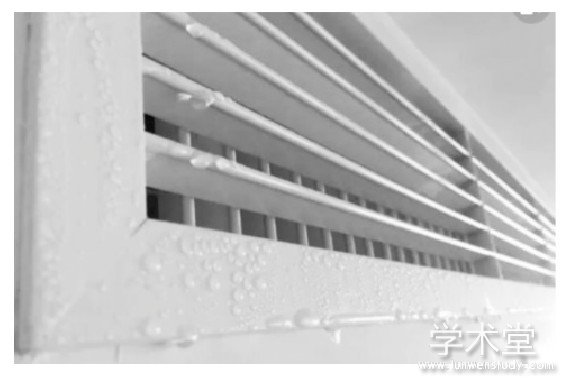

图1 中央空调系统出现结露滴水问题
2 常见问题应对措施分析
2.1 管线定位问题处理措施
在所有空调系统管线中, 风机风管是最为重要的一环, 其主要负责室内冷、热负荷及新、旧风交换的任务。在一些高端智能建筑中, 风机风管中的传感器可自行关闭房间空调器, 达到节能环保目的。在此以某风机盘管为例对其安装定位进行分析[4]。
1) 风管制作和安装采取“工厂+现场”相结合方式进行, 即管道、吊筋、阀门等主要配件由工厂根据尺寸定制好经检验合格后拉入建筑现场;
2) 由专业技术人员进入现场确定管道位置, 并且在两端定位中拉线, 施工人员必须严格按照中拉线来确保管道定位准确;
3) 风管穿墙时其空洞尺寸、位置必须严格确定, 偏差不得大于±5 mm, 风管内部不得铺设电线、易燃易爆气体管道和液体管道;
4) 风管和配件安装前应做彻底清理, 保证管道及配件无杂质、油污。风管和配件若可拆卸, 或者是相关调节机构, 应安置在容易够到的位置, 严禁放置在墙体或楼板内部;
5) 风管及配件安装完毕后, 必须按照标准压力等级进行密封检查, 漏风量必须满足相关规程要求[5], 安装现场见图2。
2.2 噪声超标处理措施
1) 在设备安装时噪声处理措施。
图2 某风机盘管安装现场图
为降低暖通设备的噪声水平, 可在设备安装时采取措施:a.在风机和空调安装时采用弹簧阻尼减震器;b.风机和风管连接处采用软连接形式;c.风机和水管也采用软接头连接;d.风机盘管采用弹簧吊挂结构 (见图3) ;e.空调机房是噪声源大户, 因此可将其围护结构设计为隔音材料, 且尽量少设计门窗, 且门窗应采用双层玻璃隔声技术[6]。
图3 弹簧吊挂挂钩
2) 水管安装时噪声处理措施。
水管安装要求冷冻及冷却水主干管采用弹簧吊挂结构, 而且要求不得固定于楼板, 必须固定在柱梁结构上, 且梁与梁之间的水管采用槽钢横梁固定, 水管穿过墙体等结构必须利用套管, 且套管和水管之间要填充阻燃材料。
3) 风管加装消音结构。
首先, 风管的制作、质检应严格按照国家标准进行, 在风机进出口安装阻抗消声器;进风口采用消声百叶结构;风管关键部位 (诸如:转弯处、管段连接处等) 设置消声装置, 消音装置的外部采用保温、吸音材料包裹。
4) 水管支架噪声处理措施。
设备运行一段时间后必然因震动问题给支架造成晃动等损害, 因此在设置水管支架与其他刚性结构连接处, 必须加装弹簧减震器, 以此消除之间的震动噪声。
2.3 空调系统结露滴水问题处理措施
1) 风管、吊架结露问题处理措施。
风管出现结露的原因是保温层的保温效果较差, 主要是由于材质质量不达标, 因此只能全部将保温层换掉。
此外就是错误将风管和吊架统一包裹, 使其两者接触, 这样就会造成吊架温度低, 进而造成水蒸气凝结而滴水。此时应当对全部保温层进行整改, 使吊架放置于保温层外侧, 避免两者直接接触, 必要时加装垫木。
2) 送风口结露问题处理措施。
送风口结露问题是最为常见问题之一, 尤其是在夏季高温情况下, 其本质是因为室内温度相对于盘管温度高出较多, 而室内温度在一个较长时间内下不来, 因此造成室内水蒸气在送风口处冷凝, 我们可以通过调大冷风流量, 以此降低室内温度和湿度的措施来避免这类情况发生[7]。
3) 风机盘管结露滴水问题处理措施。
经过统计分析, 风机盘管出现结露滴水问题主要由以下三种原因造成:a.盘管和冷水管接口有缝隙, 造成水渗漏, 此时需要重新连接接口, 或者利用防水胶布重新包扎即可;b.由于风机盘管的集水盘安装倾斜, 造成冷凝水外溢, 此时仔细检查集水盘, 确保正常工作;c.风机盘管某些管段的保温层被破坏, 造成管道裸露在空气中, 因而空气中的水蒸气冷凝。此时需要将破损处补好即可。
3 结语
随着当前环境保护观念的深入人心, 加之国家各种环保政策的出台, 从各个方面都显示出智能建筑的广阔应用市场。暖通设备若设计和安装合理, 可以使整个建筑的耗能量减少10%~20%, 综合效益非常可观。所以在设计和安装时除了必须按照相关标准完成外, 还应对存在的问题采取相应的解决方案, 本文给出一些主要问题的应对措施, 但每个建筑也会有自己的问题特点, 因此需要技术人员透过现象看本质, 才能够从根本上解决问题。
参考文献：
[1]周雪松.浅谈暖通安装工程的节能施工及质量控制措施[J].资源节约与环保, 2015 (3) :118.
[2]郑永春.建筑暖通安装施工中常规需注意的问题讨论[J].门窗, 2016 (8) :237.
[3]马林, 王维想, 李婷.暖通空调安装施工的质量控制措施[J].商业文化, 2011 (9) :349.
[4] 朱会安.浅谈暖通空调安装施工质量控制措施[J].城乡建设, 2012 (30) :33-35.
[5]张帅, 胡文举, 李德英, 等.空气源热泵—散热器供暖系统用于北京地区某农村住宅的实测分析[J].暖通空调, 2015 (8) :80-83.
[6]李雄志, 王汉青, 张杰.长沙地区空气源热泵地板采暖系统实测分析[J].制冷与空调, 2007, 7 (6) :71-75.
[7]罗高山, 高子惠.空调系统结露滴水原因分析及解决办法[J].管道与通风空调安装技术, 2012, 3 (8) :36-39.
