  第四章 系统仿真测试与结果分析

  网络攻击的实质是利用网络协议的漏洞和安全缺陷对网络系统的硬件、软件机器系统中的数据进行的攻击。对于已知攻击方式,我们可以通过有效的硬件、软件手段进行防范。

  在最近几年里,网络攻击技术和攻击工具有了新的发展趋势,随着攻击工具越来越复杂、发现安全漏洞越来越快、防火墙渗透率越来越高、自动化和攻击速度的提高,要求我们对新型网络攻击方式有快速的响应能力。

  4.1 仿真实验环境

  无论网络攻击如何变化,最终的实质是数据包,因此,能够获取即时的数据包并加以分析,以此了解网络漏洞及攻击方式,便成为了化解网络攻击的完美答案。这样的数据分流设备应具有如下功能:

  (1) 识别主流数据报文

  (2) 未知报文输出

  (3) 至少达到线路带宽的网络吞吐能力

  由此,在广域网出入口通过分光器,将内、外部上、下行数据进行复制,在数据分析设备上按需求方式进行数据分类输出,以便后台服务器或 PC 机能够捕获数据包并加以分析,以此防范网络攻击。所示,分流设备为中兴特种 ZXR10 系列数据平台,其基本功能为:

  (1) 灵活的 ACL 规则

  (2) 分流流量的负载分担

  (3) 同源同宿

  (4) 不修改数据包的数据

  (5) VLAN、GRE、GTP、IPV6、MPLS 报文的识别和分流

  (6) 未识别报文输出

  (7) 电信级数据处理能力

  实验环境如下所示:

  硬件:ZXR10_T64 机架软件:ZTSD V5.0 版本模拟流量:思博伦 testcenter 测试仪控制及分析设备:联想 T420 笔记本电脑实验拓扑如下图 4.1 所示:

  4.2 流量仿真实验

  通过思博伦 testcenter 构造数据包,将其打入 ZXR10 _T64 分流设备,通过分流设备将数据包输出至后端PC,在PC侧用wireshark[20]

  网络数据包分析工具对数据包进行分析,对比 testcenter 所发数据包与 PC 端接收数据包是否一致。

  4.2.1 数据流量分流设备

  1. TestCenter 构造正常 tcp 数据包,进入专用设备,专用设备通过 acl 规则将流量重定向至 PC 机,PC 机通过 wireshark 数据包分析软件抓包对比数据包。

  2. TestCenter 构造未知报文(非正常 IP 数据包),进入专用设备,专用设备通过未知包输出规则将流量重定向至 PC 机,PC 机通过 wireshark 数据包分析软件抓包对比数据包。

  4.2.2 仿真实验配置《正文》×××××

    一、测试仪配置实现

  (1)构造正常 tcp 数据包配置,如下图 4.2 所示,mac 地址随机构造,type 类型 0800,标识下一个字段为 IP;IP 层源 ip 为 192.85.1.2,目的 sip 为 192.0.0.1;传输层源端口为 1024,目的端口为 1024,上层为随机数据。

  测试仪构造出的报文如下图 4.3 所示:

  (1) 构造未知报文(非正常 IP 数据包)配置,如下图 4.4 所示:

  此次构造了一个二层为 IEEE 802.3 Ethernet 的包头,在其 length 字段配置了一个非法长度 768,数据包本身长度为 128 字节,未设置三层 IP,直接设置的数据。从数据包的角度来说,其为一个无法通过以太网数据链路的数据包。

  数据包详情如下图 4.5 所示:

  二、中兴特种 ZXR10_T64 设备主要配置

  4.2.3 仿真结果分析

  (1)在配置 acl 1 user-id 1 map-id 1 ip any any type dynamic mode 1 情况下,数据包可以正常被重定向输出,但未知报文被丢弃,PC 端获取的正常数据包如图 4.6 所示:

  因配置中的逻辑端口 flowcomb 1 只配置了一个物理端口,所以所有被设备识别的正常数据报文将都通过 PC 端获取,从上图中可以看出存在我们设置的正常数据包,但未包含有错误IEEE802.3 头的数据包,符合测试预期。

  (2)在上述实验基础上增加配置 unknow-flowcomb 1 service 253,发送未知数据包流量,数据包从指定分流组 flowcomb 1 重定向输出,输出报文如图 4.7 所示当配置了未知报文输出后,未知报文,即错包将从设备配置的未知报文输出逻辑端口输出,而该逻辑端口只包含一个物理端口,所以所有的未知数据报文将从 PC 端获取。从上图中可以看出,在配置了未知包输出命令后,设备可以对无法正常识别的报文进行输出,而该端口不包含正常的数据包。

  4.3 分流算法验证实验

  本实验设置输出端口为 10 个,为验证算法的正确性,当源 IP 与目的 IP 确定的情况下,根据分流算法,可以计算出输出端口,然后我们从设备输出流量端口来验证算法的正确性。

  4.3.1 算法验证

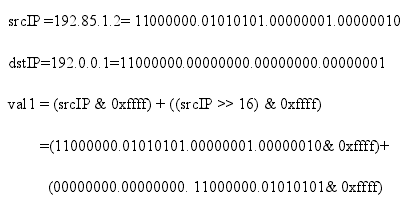

  将分流策略设置为 sip-dip,数据采用 sip 192.85.1.2 dip 192.0.0.1,那么按照 3.3.4 节中所示算法,验证如下:

  4.3.2 仿真配置实现

  一、测试仪配置

  使用 TestCenter 测试仪构造 tcp 数据流量,sip 为 192.85.1.2 dip 为 192.0.0.1,使用定量发送数据包 1000 个,配置如图 4.8 所示:

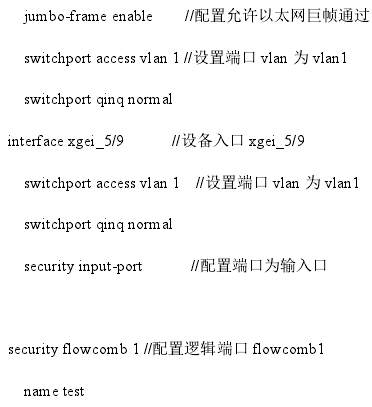

  二、中兴特种 ZXR10_T64 设备主要配置

  (1)输出端口配置为 10 个

  4.3.3 仿真结果分析

  通过在后端服务器抓包,数据包在 xgei_5/5 输出,即 flowcomb 1 的第五个端口,与算法验证一致,验证如下图 4.9 所示:

  在图中可以看出,逻辑端口 flowcomb 1 中的第五个物理端口 xgei_5/5 输出 1000 个数据包,与实验预期相符合4.4 本章小结

  本章第一节介绍了流量分析系统模型的仿真环境,通过图示说明此次仿真实验的测试环境。

  本章第二节是对流量分析系统模型的流量通过实验,通过端口满速流量输入正常、非正常数据报文,验证了设备的抗攻击性。

  本章第三节是对分流算法的验证,通过对具体实验流量的 key 值,计算出理论输出端口,然后通过实验,验证理论输出端口与实际输出端口是否一致。
