上部建筑排水管道井的设置研究

来源:学术堂 作者:周老师
发布于:2016-12-08 共1776字

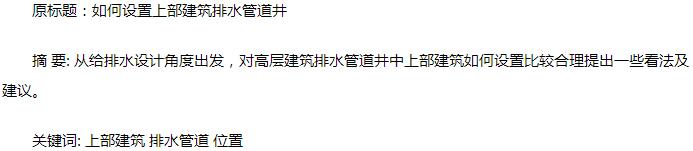

摘要

  1、引言

  (1) 为了满足高层建筑物的要求,给排水立管等设置于管道井内,高层建筑排水管道井设置,是一个看似简单,实则复杂的问题。受到各方面因素的影响,跟工程投入多少和建筑物的使用都存在相关关系。如果处理不当,会造成管路过长、风道交叉严重,管线走向不合理,在无法穿梁时影响建筑物净高,甚至要用过提高层高,设计,施工来改变。使得使用不便,难以维修。根据各种规范规定,各种设备管线应分层敷设。

  (2) 现在高层建筑一般由两部分组成: 上部建筑布置宾馆、住宅、写字楼等,下部建筑布置餐饮、商场、娱乐场所等。因为使用功能限制,上部管道设置数量较多,下部管道设置数量较少,在上下部建筑交接的地方,建筑专业往往设计一个过渡层,提供设备转换空间。随着经济的发展,人们的理念也发生了变化,对建筑物的设计水准的要求日渐提高,在这些问题当中高层建筑的问题更是重中之重,水与人的生活息息相关。高层建筑综合楼的给排水管道井的设置不能单从排水方面考虑,还应与建筑结构、通风、电气等其它因素考虑。

  2、上部建筑排水管道井的设置

  2.1、宾馆的管道井设置

  宾馆客房一般是走廊单面或者双面设置,客房卫生间也应该沿走廊单面或者双面设置。根据建筑设计,走廊是各设备专业布置横向干管、干线的好场所,一般多达十几种设备管线,十分密集。所以需要分层铺设,给排水管道一般铺设在最底层。为了保证楼层净高,建筑设计要提高层高也要相应提高建筑工程造价成本。宾馆每两间卫生间一般合用一个管道井设置,卫生间的给排水管需要接至管道井内的各立管。

  这样就避免了给排水管道与其他设备管道交叉。宾馆管道井将井道内的管道进行合并,减少管道数量,接入下部管道井。所以,下部管道井就减少了,即增加了建筑使用面积,又降低了建筑工程成本造价。但是为了减少工程造价,现在很多高层建筑已经不再设置管道技术层,但是上管道井仍应该适当合并。总这高层建筑的给排水,管道井位置的合理设置是一个受各方面因素影响的问题,比较复杂,但对整个设计或方案的好坏起着重要作用。

  2.2、住宅厨房、卫生间设置管道井

  为了满足现代住宅的要求,厨房,卫生间已经从原来的辅助空间,转换为起居室,卧室等重要的空间,其地位越来越需要引起重视。并且我们在厨房、卫生间处设置管道井,要设置在便于人员操作,且不会打扰住户的公共场所。日后,方便工作人员进行抄表、管道清理、检修等都不用打扰居民。为居民创造一个安静、舒适的生活空间。

  2.3、写字楼管道井设置

  写字楼的管道井应该设置适当集中,写字楼功能多,建筑布局比较复杂,建筑物用水点,排水点也比较多,分布面比较广。如果管道井设置数量多一些,有利于给排水管道连接,也可以缩短给排水管道的横干管和直管的连接长度。同时,建筑师或建筑单位对给排水管道井色设置还有一些要求,比如说,如果给排水管道井设置过多,就会增加立管数量,相应也增加了各种其他管道数量,使得成本增加。如果设置过少,又需要增加横干管的数量,造成给排水横干管的连接复杂化,施工难度也大大增加。所以,写字楼的管道井设置应该采取分区集中的方式,尽量靠建筑外墙或者偏僻的位置,这样既不影响美观也方便使用。所以管道较长,在设计走管上碰到各种问题较多的,不但本专业管道要考虑交叉,还要考虑其它专业管道的交叉问题。

  3、管道井设置还应考虑其他有关因素

  在设立建筑方案设计的阶段,设计人员需要尽可能提供多种管道井的布置方案,共同分析协商。把影响建筑的不利因素降到最低。如果出现不可避免的因素,需要积极与设计人员配合。另外,给排水管道井防火问题也应该重视,如果发生火灾,会把排水管道烧坏,管道井就可能成为烟囱,造成火灾隐患。所以建议采用阻燃管道,并在穿越楼板处设置阻火圈,达到防火效果。

  高层建筑由于建筑高度很高,所以在给水系统设计的时候首先要考虑的就是竖向分区问题,如给水管道及配件容易损坏,还会有很大的噪音,严重影响了人们的正常生活,那么这样就会产生很多弊端。配水点所承受的压力就会过大。将直接影响到后期,质量安全的问题。我们必须要对建筑给排水的施工过程加以控制,减少问题发生,能对从事质量工作的同行有所帮助。

  因此,高层建筑的排水管道井的设置受到各个方面的影响。对建筑的层高、净高、工程投资、使用面积都有很大关系。所以,上部管道井的设置合理性不应被忽视,它在高层建筑中占据重要位置,需要引起设计师的重视。
