防水材料论文第四篇：桥面裂缝修补中XYPEX防水材料的运用探析
摘要：XYPEX产品是一类灰色粉末状无机材料，其主要是由波特兰水泥、硅砂以及数类特殊的活性化学物质构成。其原理在于运用水泥混凝土自身所特有的化学特点与多孔性特征，使用独特的活性化学物质，利用水的渗透作用形成不溶性的枝蔓状结晶体，能够对混凝土中的毛细管道和微孔进行填塞，其能够在施工过程甚至是今后较长时间内，顺着混凝土的毛细管道与微孔中的渗漏水源来逐步延伸至其内部，进而形成结晶与混凝土结合成为一个整体。其具有和混凝土相同的膨胀系数，所以较难发生裂缝，即便出现裂缝也能够通过结晶完成自愈，因此其具有永久性的防水效果。
关键词: XYPEX;裂缝;修补;防水;
1 项目背景
既有大桥北路匝道桥第七联，因2014年施工结束后，未进行桥面沥青施工，桥面铺装层及防水长期暴露，导致桥面开裂严重;为满足后期开通运行的质量要求，需对该联桥面铺装层进行处理。
2 XYPEX防水材料特点如下
(1)抗水压能力极强，通常能够承受1.5～1.9MPa。
(2)具有超凡的渗透结晶深度，且其具体深度会随着时间的增长而加深。日本土木学会开展相关试验发现，将其放置1年后，实际测量所得深度为300mm。
(3) XYPEX (赛柏斯)涂层遇水后能够自动修复混凝土结构产生的细微裂缝，且该能力具有永久性。
(4) XYPEX (赛柏斯)竣工并养护完毕后，无惧磕撞与穿刺，并且其具有和混凝土相同的膨胀系数。
(5) XYPEX (赛柏斯)能够有效抵抗氯离子、碳化以及氧化等干扰。
(6) XYPEX (赛柏斯)可抗高低温，在-32℃～+130℃的持续温度下，在-180℃～+1530℃的间歇性温度下保持其作用。抗冻融循环300～430次。
(7) XYPEX (赛柏斯)可以提升约20%～29%的混凝土强度。
(8) XYPEX (赛柏斯)能够对钢筋于金属埋件起到保护作用。
3 技术准备
实施班、队长负责制，且由其对此次作业进度、质量以及安全负责。由班长与队长对作业人员操作进行指导，以便于能够在第一时间发现问题并进行解决。对于部分关键或特殊部位则由班长进行施工。
在实际施工环节，务必要配备完善的施工机械与配件，以确保施工质量达标。而且在正式开始施工前需要落实调试、试机以及保养等工作，保证在实际施工环节不会由于机械设备发生故障而导致施工进度与质量受到影响的情况出现。通常来说较为常用的作业机具有:小型铣刨机1台、雾状喷水机1台、防水材料喷涂设备1组、小平铲、扫帚、钢丝刷等。
4 施工要求
(1)对混凝土表面进行打磨并清除干净，使混凝土表面具有潮湿的粗麻面。
(2)需要仔细查找结构蜂窝、裂缝等问题，并做好其修补工作。
(3)在使用与养护XYPEX灰浆涂层时务必要保证温度不低于4℃。
5 施工步骤与施工要点
在对桥面铺装层修补之前，先对桥面原先老化的防水涂层进行打磨清理，清理后由现场技术人员画出裂缝并进行统计确认。对于裂缝宽度大于0.40mm以上的采用表面裂缝修补方法，对于裂缝宽度小于0.40mm的及网状裂缝进行全面积的涂刷赛柏斯处理。
5.1 表面裂缝修补
5.1.1 工艺流程
确认裂缝宽度→对裂缝进行开槽→清理与湿润→刷浆→填缝面抹平→刷浆→养护。
5.1.2 施工步骤
确认裂缝宽度:采用裂缝测宽仪对裂缝宽度进行测量，在同一条裂缝目测选取最宽处测试三次，取三次平均值，读数精确至0.01mm。确认裂缝宽度大于0.40mm时，做好标记。
裂缝开槽对于宽度大于0.40mm的裂缝进行开槽处理，开槽以裂缝为中心线，顺着裂缝走向进行开槽。采用专用的混凝土开槽机。用钢丝刷、吹风机等工具，将槽内杂物清除干净。开槽宽度为20mm，开槽深度20～70mm。
清理与湿润先将表面松散物质清理干净，并用水将基面湿润。将混凝土充分湿润后将其表面明水清理干净。
刷浆按体积把5份料2份水调合浓缩剂灰浆，在槽内和晏槽口的两面宽150mm处涂一层灰浆，可以用刷子或戴手套涂抹。
填缝当灰浆涂层干燥约10min，但还存在粘着性的情况下，采取XYPEX浓缩剂按体积取一份水、六份料混合的半干料团填满与表面平齐(在混合时用镘刀拌合10～15s调成班干的团块，戴手套装填，然后用手动工具夯实)。
刷浆用少量水将填缝表面浸湿，随后将XYPEX浓缩剂灰浆均匀涂抹于需要修复的部位。
养护养护工作需要在72h内进行，需要采取的是喷洒雾化水的方式。
5.2 表面细微裂缝及防水处理
5.2.1 工艺流程
基层处理与验收→基面缺陷处理→涂刷第一遍XYPEX“浓缩剂”灰浆→涂刷第二遍XYPEX灰浆→质检验收→养护5d→放置期→检验。
5.2.2 施工步骤
基层处理与验收用钢丝刷或打磨机等工具将基面打毛，清除混凝土表面的浮浆、反碱、尘土等杂物，如果混凝土表面的浮浆或水泥砂浆层较硬，可采用打磨机、铣刨机等机械工具打磨，直至将混凝土本身的基面暴露出来，然后用水湿润混凝土表面，让其表面能够被彻底湿润于粗麻面，以利XYPEX中的活性化学物质向内层反应延伸，确保结晶体结构伸入混凝土孔隙与结构混凝土合成一个整体。基面处理完毕后要经过验收合格后方可进行下道工序。并在验收后浇水将基面润湿润透，以利于XYPEX浓缩剂的渗透。
涂刷XYPEX“浓缩剂”灰浆混合料的配比XYPEX粉∶水=5～2 (体积比)将特定计量的水与材料放入混合容器中，以250r/min的转速来带动叶片，或是采取其他方式来充分搅拌，如果没有相关搅拌设备，则能够采取人工搅拌的方式，不过务必要确保其均匀拌合。需要注意是，务必要在拌料起的半小时内用完XYPEX“浓缩剂”混合料，而且该环节需要连续进行，不可额外添加材料或水份。

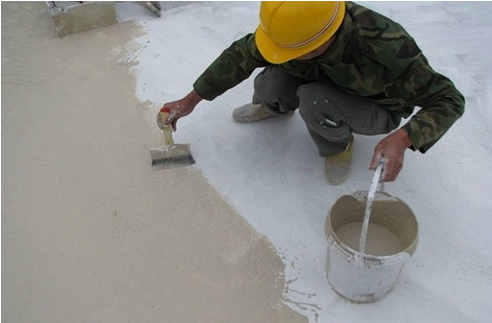

防水层施工可采用半硬性的鬃毛刷或专用尼绒刷用力往返涂刷或用专门的机具进行喷涂(专用喷涂机)。总用量为1.5～2kg/m2，分二次涂刷，每次涂刷(喷涂)用量约为0.8～1kg/m2，第一道XYPEX“浓缩剂”灰浆的涂刷采用揉刷方式(转圈刷)，第一遍涂刷结束后出凝结束，找到涂刷不均匀处修补，若基面涂层干可喷湿(雾状水)后再涂刷(往返涂刷即可)。
在阴阳角部位(应力转角处)应做成圆弧形，多涂两遍XYPEX浓缩剂灰浆做为加强层。但应注意XYPEX浓缩剂灰浆不能在阴阳角处堆积，防止涂层过厚发生开裂。
质检验收基面涂刷完后，检查涂层应均匀，不漏涂，不能表面起皮、龟裂，如有起皮、龟裂需铲除重新涂刷。
养护5d连续5d喷雾状水养护，保持基面湿润，以利于XYPEX“赛柏斯”活性物质渗透。
6 质量安全保证措施
(1)构建起完善的以项目经理为首的安全质量保证体系。
(2)注重对成品的保护工作，避免在作业环节出现破损、碰撞与交叉污染等情况。
(3)对于使用到的原材料、半成品与构配件质量实施严格管控，实施质量员一票否决权制度。
(4)现场安全防护方面，认真执行建设部颁发的:《施工现场临时用电安全技术规范》、《建筑施工高处作业安全技术规范》，实现安全防护标准化。
7 工程实例
既有大桥北路匝道桥第七联施工面积约480～500m2，不用将界面剂使用到混凝土基面上，而且也无需找平层以及实施搭接，作业方法非常便捷，完成施工后也不用保护层，所以能节省大量物料与人工;能和混凝土浇筑同步，大大缩短了工期，满足后期开通运行的质量要求。良好的质量保证、便捷的施工方法，快速的施工进度，在未来的工程建设中，具有很高的市场前景和推广价值。
参考文献
[1]CJJ99-2003 ,城市桥梁养护技术规程[S]。
[2] JTGTF50-2011，公路桥涵施工技术规程[S]。
[3] JTGF80/1-2017，公路工程质量检验评定标准[S] .
[4]刘辉. XYPEX(赛柏斯)材料在桥梁裂缝封闭工程的应用[J] .中国市政工程，2011.(04):50-51,55,91-92。
[5]徐波.水泥基渗透结晶型防水材料在桥面防水混凝土中的应用性研究[D]。西安:长安大学, 2008.
