第 3 章 输电线路状态检修应用分析
3.1、输电线路状态检修的概念
（1）输电线路是电力系统的干线，包括绝缘子、金具、杆塔和输电线等。广泛分布在平原及高山峻岭，直接暴露于风雪雨露等自然环境之中，被洪水、滑坡等自然灾害的损害。电力系统的稳定和安全被输电线路可靠性及运行情况直接决定着。检修是保证输电设备健康运行的必要手段。做好输电设备的检修工作及早发现事故隐患并及时予以排除，使其始终以良好的状态投入运行具有重要的意义，尤其是电力系统向高电压、大容量、互联网发展，其重要性更加突出。
（2）状态检修[1-8]是以设备的当前实际的工作状况为根据，通过先进的状态监测手段、可靠性评价手段以及寿命预测手段，综合各种设备的状态信息，判断设备的状态，识别故障早期征兆，对故障部位及其严重程度、故障发展趋势做出判断，并根据分析诊断的结果在设备性能下降到一定程度或故障将要发生前进行检修。
（3）输电线路设备管理是供电企业设备管理的重要组成部分。线路的健康状况、运行状况以及供电的可靠性都受到检修管理的好坏的影响。输电线路状态检修能有效地克服定期检修造成设备过修或失修的问题，大幅度提高供电可靠性，给电力系统及社会带来相当大的经济效益。
3.1.1、我国输电线路状态检修发展历程
我国输电线路设备检修方式的发展经历了三个阶段：事后检修—定期检修—状态检修。
（1）事后检修：建国以前主要采用的方式，在设备发生了故障或事故以后才进行检修。由于当时没有形成现在这样庞大的网络，因此设备发生故障时影响面小，同时大部分设备简单，人们对电力依赖性不强，所以当时只进行简单的日常维护和检修，未开展系统检修和管理。
（2）定期检修：建国以后在电力系统各种设备发展起来的检修制度，这是预防性检修体系的一种方法。其检修等级、周期等，都按照主管部门颁发的全国统一的规程规定执行，检修项目统一，检修区间统一，检修时段统一。通常检修工作完成之后也缺乏必要的、与之相适应的判断检修质量检测手段，由于设备检修后处理不当而酿成的事故例子屡见不鲜。
（3）状态检修：设备状态的准确评价是状态检修的技术基础，通过监察手段所获取各种状态信息，分析故障发生的现象，评估故障发展的趋势，依据设备的重要程度而采用不同的检修方式，并合理地安排检修时间和检修项目，使设备状态“可控、能控、在控”，保证电力设备安全经济运行。
3.1.2、输电线路状态检修所需的技术手段
3.1.2.1、状态检修的含义
（1）状态检修依据设备的当前实际的工作状况，通过先进的状态监测手段、可靠性评价手段以及寿命预测手段，综合各种设备的状态信息，判断设备的状态，识别故障早期征兆，对故障部位及其严重程度、故障发展趋势做出判断，并根据分析诊断的结果，在设备性能下降到一定程度或故障将要发生前进行检修。
（2）以可靠性为中心的检修、预测性检修均包含在状态检修之中，二者互相紧密联系而又不同。以可靠性为中心的检修，决定检修计划的是由对元件的可能故障对整个系统可靠性影响评估的基础上。
（3）预测性检修，由对潜伏故障进行在线或离线测量的结果来决定如何检修，依靠先进的故障诊断技术对潜伏故障进行分类和严重性分析，以决定设备是否需要立即退出运行和应及时采取的措施。
3.1.2.2、状态检修的目的
开展输变电设备状态检修的目标是为了实现电力安全生产的“可控、能控、在控”，通过精细化、科学化管理，增强设备检修的针对性和有效性，提高设备可用率、供电可靠率及企业综合效益。
3.1.2.3、状态检修的意义
线路健康状况的掌握程度的提高，线路健康状况的预警机制的建立，均需要采用状态检修应，打破周期性检修的僵化模式，建立线路的“该修必修、修必修好”检修理念，线路无故障运行时间的最大化的实现，生产维护成本的合理化的实现，线路工人劳动绩效的最大化的实现，线路状态检修所追求的目标，也是开展线路状态检修的意义所在。
3.2.1.4、状态检修基本工作流程
（1）状态检修工作实行公司、工区、班组三级评价体系，基本流程包括：
设备信息收集、设备状态评价、风险评估、检修策略、检修计划、检修实施及绩效评价七个环节，如图 3-1 所示，每一环节的工作都应依据相应的技术标准和导则。
图 3-1 状态检修流程
（2）设备状态评价、设备风险评估每年至少一次。
3.2.1.5 输电线路的状态评价
（1）架空送电线路以条为单元进行评价，同塔（杆）架设的线路应分别评价。
（2）架空送电线路分为基础、杆塔、导地线、绝缘子、金具、接地装置、附属设施、保护区 8 个部分分别进行状态评价，状态评价的项目和要求见《输变电设备状态诊断导则》。
（3）架空送电线路的整体评价应综合其部件的评价结果。当所有部件评价为正常状态时，整体评价为正常状态；当任一部件状态为注意状态、异常状态或严重状态时，整体评价应为其中最严重的状态，如表 3-1 所示：

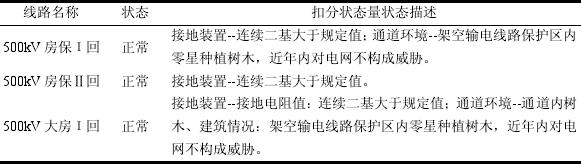

表 3-1 设备状态评价汇总表
3.2、输电线路状态检修及在线监测装置应用开展现状
近年来，保定供电公司十分重视输电线路状态检修，投入巨大的人力物力开展输电线路状态检修的研究和试点工作，输电线路状态检修导则、输电线路运行状态评估标准、基于在线监测和 GIS 的输电线路管理系统相继推出并应用，使输电线路检修模式及运行管理逐步科学化，取得了许多的成功经验，为今后的全面展开打下良好的基础。
由于有的在线监测系统（或装置）的可靠性还不高，其应用仍在积累经验的是运行状态；输电线路状态检修的导则也刚出台，输电线路运行状态评估标准不够完善统一。因此，我工区现阶段输电线路仍然实施以定期检修为主、状态检修为辅的检修方式并逐步向状态检修方式过渡。
保定供电公司输电运检工区所管辖的线路中，在 500kV 线路上，自变电站出口处，沿全线选择了部分耐张塔进行状态监测系统的安装，起到了很好的应用效果。高压输电线路状态在线监测监视系统如图 3-2 及图 3-3 所示：
图 3-2 在线监测系统图

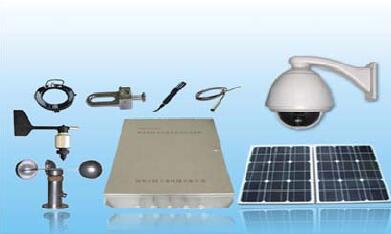

图 3-3 在线监测系统相关构件
3.3、工区状态检修简况
3.3.1、工区总体情况3.3.1.1、人员情况
工区现有职工 82 人，其中工区领导 4 人，生产管理人员 4 人，班组人员 69人。主管状态检修领导 1 人（检修副主任），主管状态检修专工 1 人。
3.3.1.2、班组配置情况
运检班组 5 个，负责工区所辖输电线路的巡视及停带电检修工作；测试班组一个，负责所辖输电线路的测试工作；维修组一个，负责工区生产班组的后勤保障工作。
3.3.2、状态检修工作开展情况
（1）大力开展工区标准化工作，，制定了标准化作业管理制度，和标准化工作流程、对作业项目进行了全面梳理并编制、修订了相应的作业指导书。通过标准化工作，提升了工区生产运行基础管理水平。
（2）对所维护的输电设备进行了风险评估。
（3）收集各相关专业资料与信息。
（4）大力开展在线监测、带电检测和带电作业。
（5）开展了状态检修宣贯培训工作。培训到课率 100%，宣贯率 100%；并且培训过程进行了录像；组织了状态检修考试并且考试合格率达到 100%。
（6）落实了设备管理责任制，建立了考核机制。.制定了事故应急预案并组织反事故演练。
（7）管理体系（如图 3-4 所示）
图 3-4 状态检修管理体系图
3.4、本章小结
状态检修作为保障输电线路安全稳定运行重要检修手段，在保定地区输电线路上的实际应用中产生了良好的效果，有效地补充了以往定期检修模式的缺憾，与此同时，可以看出，状态检修是一个复杂而庞大的系统，它需要与运行管理方面的紧密结合才能达到理想的效果。
