（ 同理，计算出防护单元二，LQ= 4 480 m3/ h; LQP=4 292 m3/ h; LD= 1 680 m3/ h; LDP= 1 492 m3/ h; 隔绝防护时间为 6.8 h>3 h ; 满足要求； 防毒通道换气次数 45>40; 满足要求； 超压排气活门数量选用 3 只 PS-D250.）4 防护通风系统原理。
（ 1） 清洁式通风： 新风---防爆波悬板活门---扩散室---除尘室---送风机---送风---排风---厕所---排风机---扩散室---防爆波活门---室外。
（ 2） 滤毒式通风： 新风---防爆波悬板活门---扩散室---除尘室---过滤吸收器---送风机---送风---自动排气活门---防毒通道---密闭阀---扩散室---防爆波活门---室外。

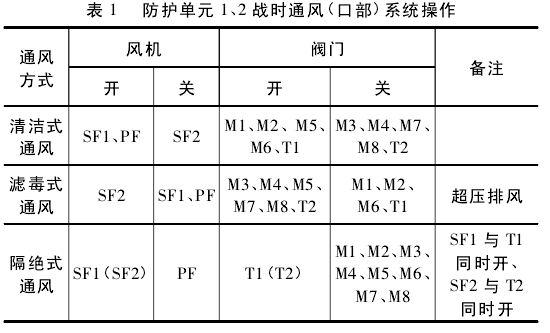

（ 3） 隔绝式防护： 开启回风插板阀和进风机，关闭排风机和其他密闭阀门。防护单元进排风口部原理图见图 1、图 2,操作表见表 1.
5 防护通风系统及设备确定。
（ 1） 本工事各防护单元均从楼梯间进新风，清洁式与滤毒式通风风机采用分设方式，根据防护单元进、排风量进行设备选型，第 1、2 防护单元每个进风口部清洁式通风均选用1 台斜流风机送风，第 1、2 防护单元每个排风口部均选用 1台斜流风机排风； 第 1、2 防护单元每个进风口部滤毒通风均选用 2 台过滤吸收器和 2 台电动、人力两用风机送风； 各防护单元风量计算详战时通风简要计算表。
