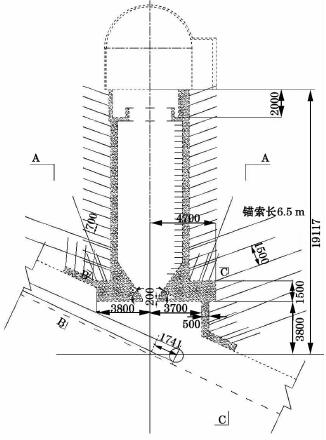

图 3 煤仓硐室锚杆( 锚索) 布置参数

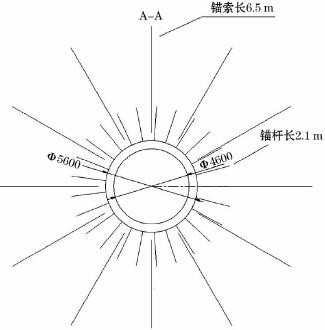

图 4 A － A 剖面锚杆( 锚索) 布置参数
图 5 B － B 剖面锚杆( 锚索) 布置
图 6 C － C 剖面锚杆( 锚索) 布置
图 7 B － B 剖面注浆孔布置
图 8 C － C 剖面注浆孔布置图
4、煤仓硐室稳定性现场观测分析
该煤仓硐室已完工，项目组分别在煤仓底部、中部、底部设立了 3 个测站进行了 3 个月的矿压观测。从图 9 可看出，在 1 测站( 煤仓底部) 两帮移近量最大为 54 mm; 在 2 测站( 煤仓中部) 两帮移近量最大为 51 mm; 在 3 测站( 煤仓上部) 两帮移近量最大为45． 7 mm。围岩的稳定得到较好的控制。
从 图10可看出，在1测站( 煤仓底部) 右帮移近量最大为 29 mm; 在 2 测站( 煤仓中部) 右帮移近量最大为 26 mm; 在 3 测站( 煤仓上部) 右帮移近量最大为 22 mm。可见煤仓右帮围岩的稳定得到较好的控制。

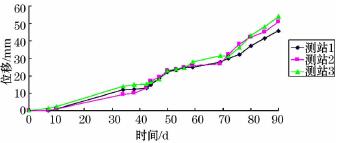

图 9 煤仓硐室两帮位移量
图 10 煤仓硐室各测站右帮位移量
近 3 个月的现场矿压观测结果显示，大断面煤仓硐室的围岩变形在设计允许范围内，锚杆、锚索受力均匀，无失效锚杆、锚索。这充分证明了特大断面硐室采用“锚杆 + 锚索 + 注浆”联合支护方案是合理可靠的，煤仓硐室围岩的长期稳定能够得到保证。
5、结 论
唐洞煤矿大断面煤仓硐室支护施工表明: 唐洞煤矿煤仓硐室通过增加锚杆密度，加大锚索长度和密度，增加锚杆、锚索预紧力和锚固力来提高支护强度，喷浆封闭围岩防止水和空气侵蚀支护体，注水泥浆改变围岩岩性等支护手段是行之有效的，而且操作较为简便。尽管新方案支护材料费用有所增加，但大大降低了维护费用，保证了正常的生产，取得了显着的经济效益。
