4大型化工企业设备情况分析
大型化工企业的用电设备具有以下几个特征：一是拥有很多高压大功率异步电动机的大型联合设备；二是电动机是企业中数量比重最大的电气设备，多用于物料输送辊道，所占比重可达70%左右。三是大型化工企业有很多密闭式化学反应设备安装在露天且隔离的环境下，企业员工通过远程操控来进行工作的。该类设备无法通过拆卸来测试其用电情况。四是企业除设备检修停机外，其余时间都是不间断运行生产的。
制定电能平衡测试方法时，上述情况都需要考虑进去。
5针对大型化工企业制定电动机电能利用率测试方法
根据上述大型化工企业电气设备中电动机数量占比大、连续工作的特点，制定以下电动机电能利用率测试方法。
电动机测试分为可停机测试和不停机测试两种。
5.1高压电动机停机测试
如果在检修期期间进行电能平衡测试，待测电动机进行停机测试。此时，又将高压电动机的测试分为安装电度表测试和不安装电度表测试讨论。
当独立安装电度表测试高压电动机时，可通过下式测出其输入功率P1（单位k W）：，式
中N-电度表转数，通常取10r;t-时间（s）；K-电度表常数（r/k W·h）；KCT-电流互感器变比；KPT-电压互感器变比。在检修期可以分别测出空载电流I0和负载电流I,再利用下式计算输出功率P2（单位k W）：
；当设备稳定运行时，电动机电能利用率即为η电（功率比）：
。

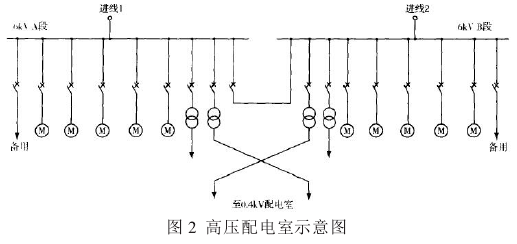

当不在高压电动机上安装电度表时，可采用间接法测试，即如图2所示，仅让一台待测电动机运行，使其两段高压母线分裂运行，此时母线和配电变压器回路功率P母和P变可测试得到，P母和P变之差即为P1（输入功率）。依次逐台开机即可得到每台设备的输入功率。而输出功率则可以按照相应的电流法求出，两者之比即为电能利用率。
5.2高压电动机不停机测试
此时，待测电气设备处在运行中，高压电动机将不能进行空载损耗测试。但可以得到待测电动机的运行电流、功率因数和电压。如电动机上带有电度表，则输入功率可用电度表法测出，否则需按
计算。高压电动机输出功率可用反平衡法获取，即先求出电动机损耗公式式中PCII-电动机的铜损；PFe-电动机的铁损，铁损可用空载损耗代入，即PFe=P0;Pad-电动机其他损耗，可结合电动机极数，查表求得。
再按P2=P1-△P,进而求出电动机电能利用率η电。
